In diesem Schritt werden die auf das Auto einwirkenden strömungserzeugten Kräfte berechnet. Hierzu verwenden Sie das Werkzeug "Wand" im Dialogfeld "Ergebnisse".

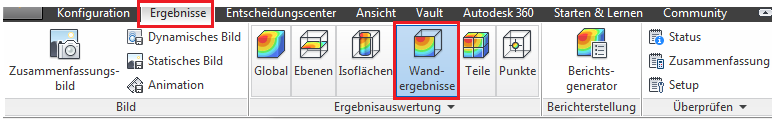

Klicken Sie zum Ermitteln der Kräfte an den Wandflächen auf Wandergebnisse auf der Registerkarte Ergebnisse:
Zeigen Sie das Modell als schattiert an, um die Auswahl von Flächen im nächsten Schritt zu vereinfachen. Vorgehensweise:

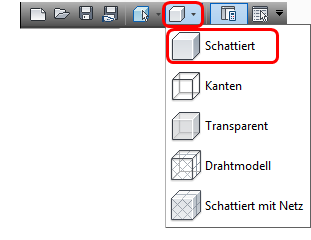

- Klicken Sie im Schnellzugriff-Werkzeugkasten auf Visueller Stil.
- Wählen Sie die Option Schattiert.
Klicken Sie im Dialogfeld Wandergebnisse auf Alles auswählen:

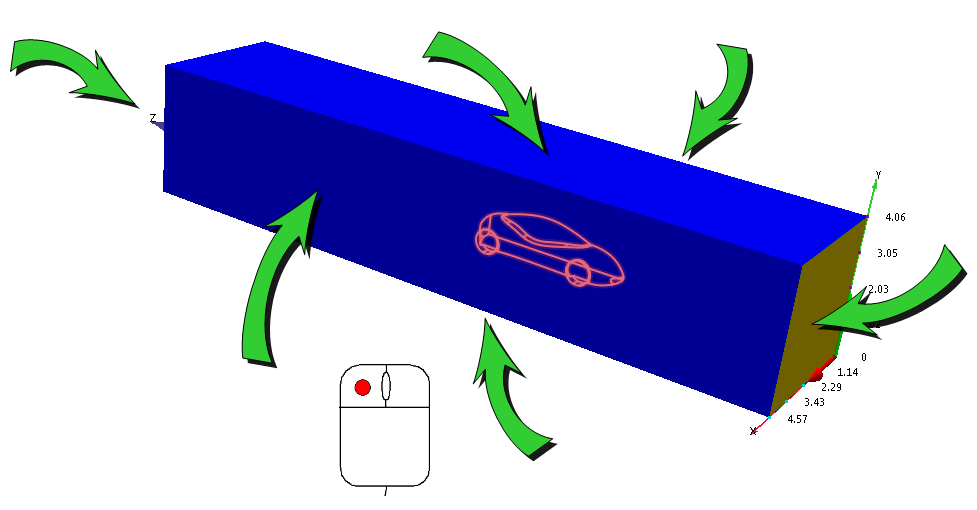

Klicken Sie mit der linken Maustaste auf jede Fläche, die nicht Bestandteil des Wagens ist, um deren Auswahl aufzuheben:
Aktivieren Sie Kraft.
Klicken Sie auf Berechnen.
Blättern Sie in der Liste nach unten. Die auf das Auto einwirkende Gesamtkraft wird im Abschnitt "Zusammenfassung " der Ausgabeliste angegeben.
Herzlichen Glückwunsch! Sie haben die Übung erfolgreich abgeschlossen. Klicken Sie hier, um zur Titelseite für die Lernprogramme zurückzukehren.
