In diesem Schritt werden die Geschwindigkeitsergebnisse mithilfe von Partikelspuren untersucht.
Partikelspuren kennzeichnen den Weg des Fluids um ein festes Hindernis. Mithilfe von Partikelspuren können Strömungsweg, Zirkulation und Verwirbelungsbereiche verdeutlicht werden.
Um die Vektoren auszublenden, klicken Sie mit der rechten Maustaste auf die Ebene und wählen Vektor. Wählen Sie Keine.
Klicken Sie mit der rechten Maustaste auf die Ebene, und wählen Sie Schattiert. Hierdurch wird beim Erstellen der Partikelspuren die aktive Ebene sichtbar.
Um die Ebene auszurichten, klicken Sie mit der linken Maustaste darauf und klicken auf das Symbol aus dem kontextbezogenen Werkzeugkasten:
Z
Klicken Sie mit der rechten Maustaste auf die Ebene, und klicken Sie auf Partikelspuren....

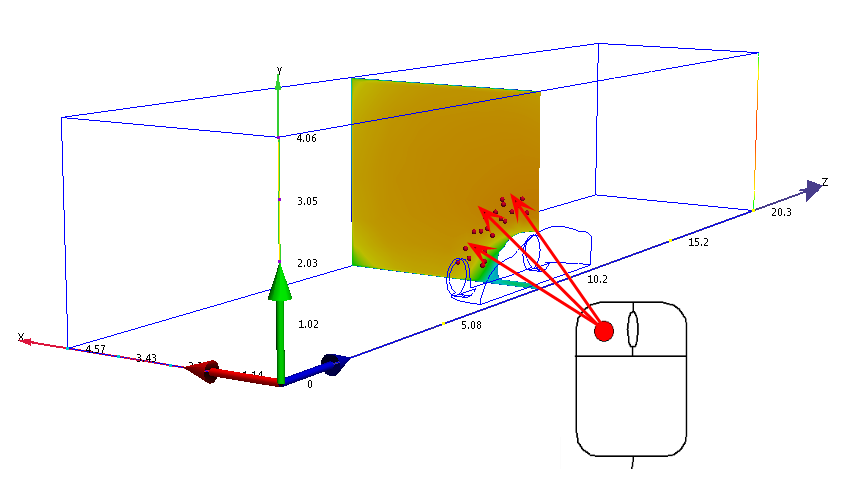

Klicken Sie auf Punkte hinzufügen, und klicken Sie auf mehrere Punkte auf der Ebene.

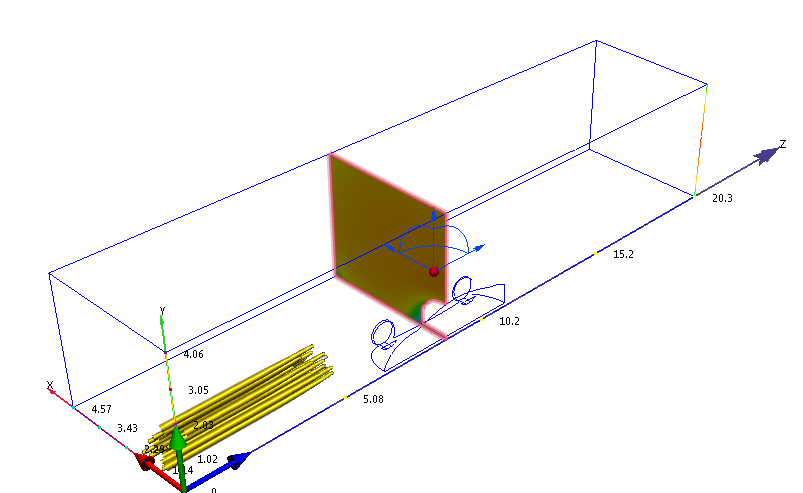

Klicken Sie auf Partikelspursatz hinzufügen, um die Partikelspuren anzuzeigen.

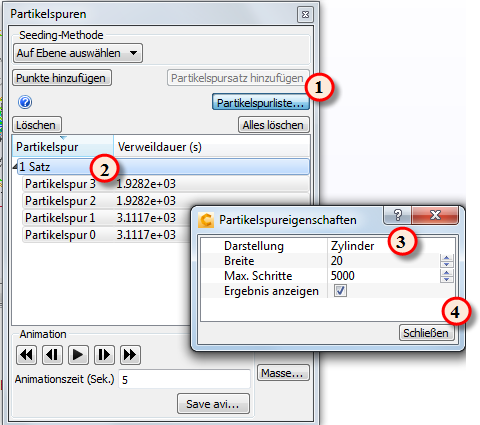

So ändern Sie die Spurdarstellung zu Multifunktionsleisten
- Klicken Sie auf Partikelspurliste....
- Klicken Sie mit der rechten Maustaste auf Einstellen, und wählen Sie Eigenschaften einstellen....

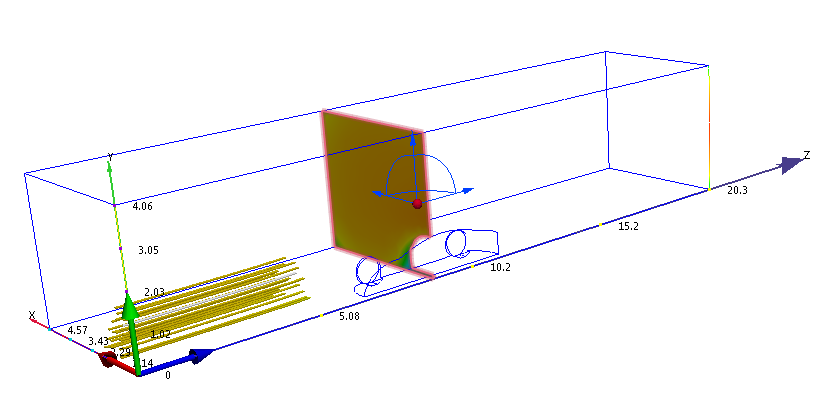

- Ändern Sie die Darstellung in Multifunktionsleisten.
- Klicken Sie auf Schließen.

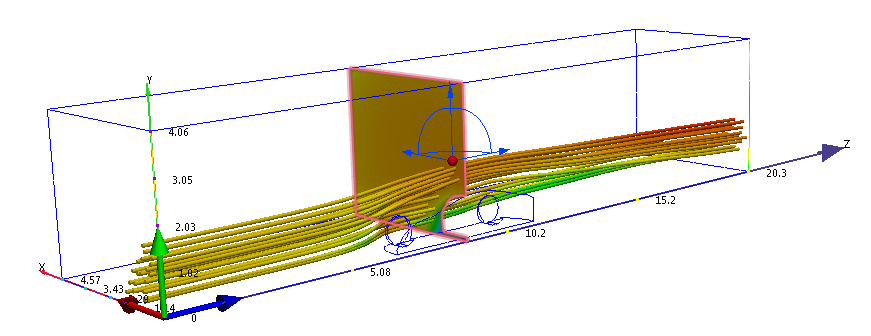

Um die Animation zu starten, klicken Sie auf die Schaltfläche Wiedergabe in den VCR-Steuerelementen im Bereich Animation.
Ändern Sie die Darstellung in Kometen.
Klicken Sie auf Stopp, um die Animation zu beenden.
Um die Partikelspuren zu löschen, klicken Sie auf Alles löschen. Schließen Sie das Dialogfeld "Partikelspur".
Um die Ebene zu entfernen, klicken Sie mit der rechten Maustaste darauf, und dann auf Entfernen.
Der nächste Schritt ist einfacher, wenn die Spuren und Ebenen entfernt wurden.
