In diesem Beispiel erstellen Sie eine Vorlage mit den Material- und Analyseeinstellungen. Anstatt Randbedingungen in der Vorlage zu definieren, werden Regeln in der nächsten Prozedur erstellt, die die Verknüpfung mit den CAD-Objektgruppen bewirken. Dies illustriert, wie beide Automatisierungswerkzeuge zusammenwirken.
Das Beispiel zeigt, wie die Automatisierung mit wenigen einfachen Schritten genutzt werden kann, bevor das CAD-Modell gestartet wird.
Starten Sie Autodesk® CFD. Erweitern Sie die Gruppe Starten, und klicken Sie auf Vorlagen.
Klicken Sie auf die Schaltfläche Erstellen..., um eine leere Vorlage zu erstellen.
An der Eingabeaufforderung geben Sie als Vorlagenname Verteiler-Beispiel ein.
Die Vorlage wird unter Benutzer\Benutzername\AppData\Local\Autodesk\CFD <Version>\Template gespeichert

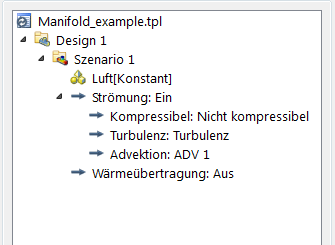

Klicken Sie in der Vorlagenliste mit der linken Maustaste auf Verteiler-Beispiel.tpl.
So erstellen Sie das Material Luft
Klicken Sie mit der rechten Maustaste auf Szenario 1. Wählen Sie Material hinzufügen...

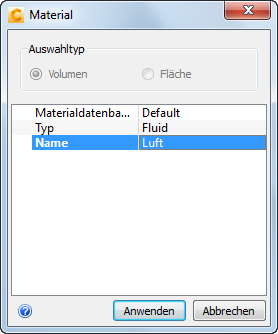

Im Material-Schnellbearbeitungs-Dialogfeld: Typ = Fluid
Name = Luft
Klicken Sie auf Anwenden.
Klicken Sie auf Speichern.
Schließen Sie das Dialogfeld "Vorlage".
