Anzeigen von Partikelspuren

In diesem Schritt werden die Geschwindigkeitsergebnisse mithilfe von Partikelspuren untersucht.

Partikelspuren kennzeichnen den Weg des Fluids um ein festes Hindernis. Mithilfe von Partikelspuren können Strömungsweg, Zirkulation und Verwirbelungsbereiche verdeutlicht werden.

Anmerkung: In diesem Schritt arbeiten Sie mit den Steuerelementen im Kontextmenü nahe beim Modell. Diese Steuerelemente ergänzen jene in der kontextabhängigen Gruppe Ebenen.

Um die Vektoren auszublenden, klicken Sie mit der rechten Maustaste auf die Ebene und wählen Vektor. Wählen Sie Keine.

Klicken Sie mit der rechten Maustaste auf die Ebene, und wählen Sie Schattiert. Hierdurch wird beim Erstellen der Partikelspuren die aktive Ebene sichtbar.

Klicken Sie mit der rechten Maustaste auf die Ebene, und klicken Sie auf Partikelspuren....

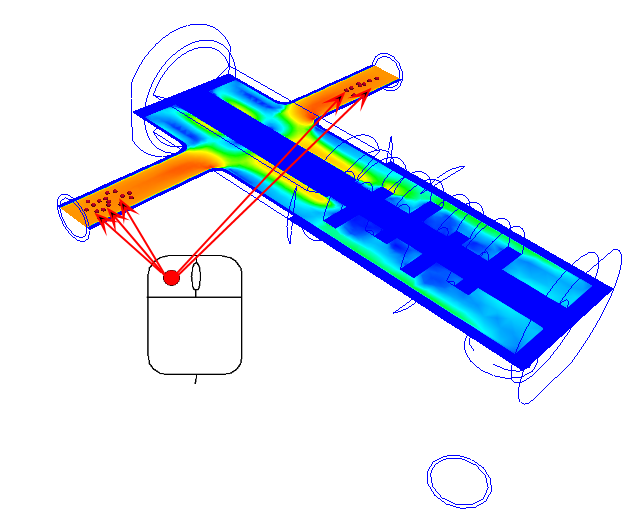

Klicken Sie auf Punkte hinzufügen, und klicken Sie auf mehrere Punkte auf der Ebene.

Anmerkung: Dies sind die Anfangspunkte für die Spur. Eine Spur durchläuft jeden ausgewählten Punkt, nach oben und unten auf der Schnittebene.

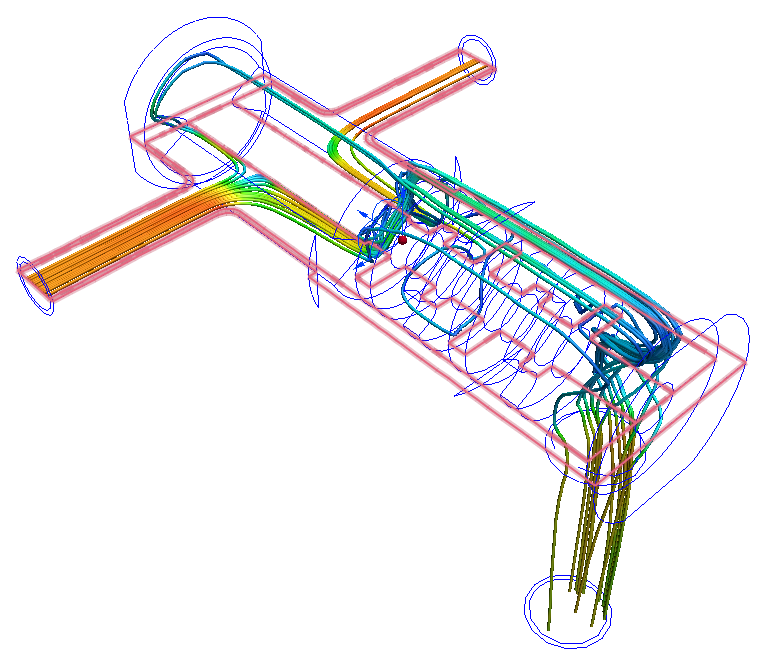

Klicken Sie auf Partikelspursatz hinzufügen, um die Partikelspuren anzuzeigen.

Klicken Sie mit der rechten Maustaste auf die Ebene, und wählen Sie Kontur.

Gehen Sie wie folgt vor, um die Partikelspuren zu löschen:

1. Klicken Sie mit der rechten Maustaste auf die Ebene, und klicken Sie auf Partikelspuren.
2. Klicken Sie auf Partikelspurliste und Alles löschen.
