Um mit dem Ergebnisvergleich zu beginnen, klicken Sie auf die Registerkarte Entscheidungscenter:
Klicken Sie im Entscheidungscenter mit der rechten Maustaste auf den Zweig Zusammenfassungsbilder und wählen Sie Alle Bilder aktualisieren aus.

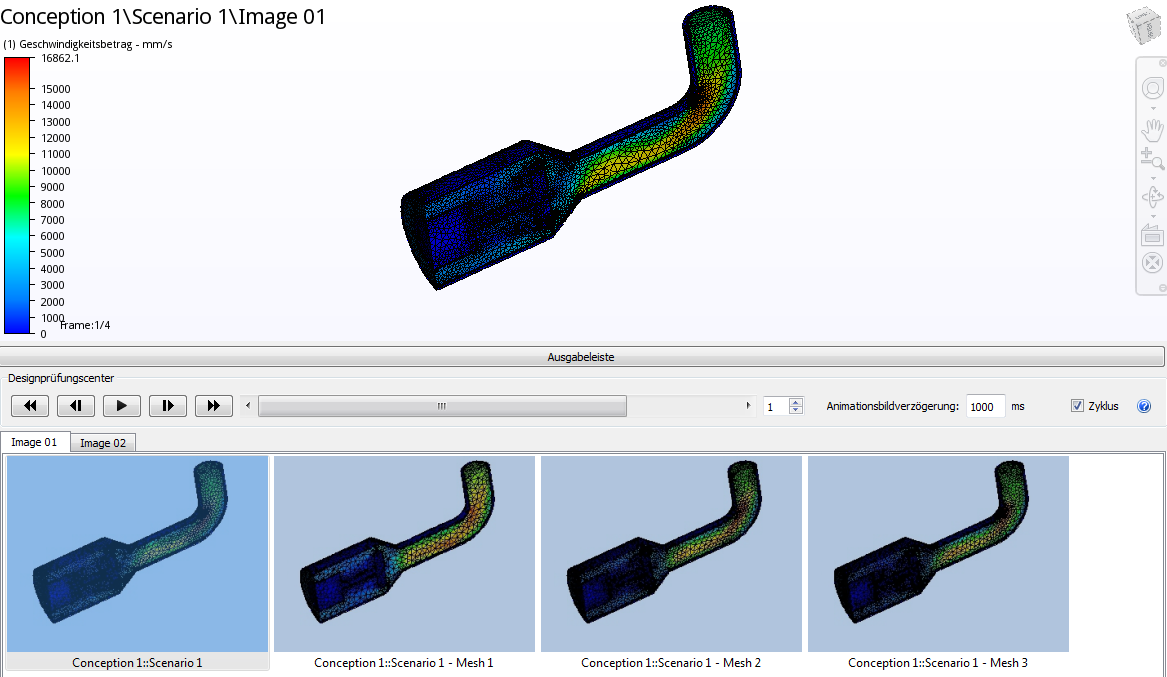

Die Registerkarte Design Review Center der Ausgabeleiste sollte nun aktiv sein. Klicken Sie auf Bild 1, um das Netzzusammenfassungsbild anzuzeigen:
Anmerkung: Miniaturansichten von jedem Szenario werden im Design Review Center angezeigt. Das endgültige Netz wird im Grafikfenster angezeigt.
Um die vier Netze zu vergleichen, verwenden Sie den Schieberegler und die VCR-Steuerelemente im Designprüfungscenter.
Anmerkung: Wenn Sie den Schieberegler von links nach rechts bewegen, wird das endgültige Netz, gefolgt vom ersten (gröbsten) Netz und den beiden Zwischenschritten (feineren Netzen) angezeigt. Navigieren Sie im Modell, um die volle Wirkung der Netzanpassung auf das Modell zu sehen.
Im nächsten Schritt vergleichen wir die Ergebnisebene, die wir auf der Symmetrieebene erfasst haben.
