Verwenden Sie diesen Schritt, um aus Autodesk® Inventor, SolidWorks, PTC Creo oder UGNX zu starten.
Schritt 1: Starten Sie CAD und öffnen Sie das Modell.
Öffnen Sie die Baugruppe Faucet aus diesem Ordner:
Benutzer\Öffentlich\Öffentliche Dokumente\Autodesk\CFD 2016\Tutorials\<cad>\faucet
Anmerkungen:
- <cad> ist Inventor, SolidWorks, PTC Creo oder UGNX.
- In Autodesk® CFD Flex befindet sich das Lernprogramm im Ordner C:\Benutzer\Öffentlich\Öffentliche Dokumente\Autodesk\CFD Flex 2016\Tutorials\<cad>\faucet.
Schritt 2: Starten Sie das Modell.
Klicken Sie auf den Befehl zum Starten der aktiven Modells.

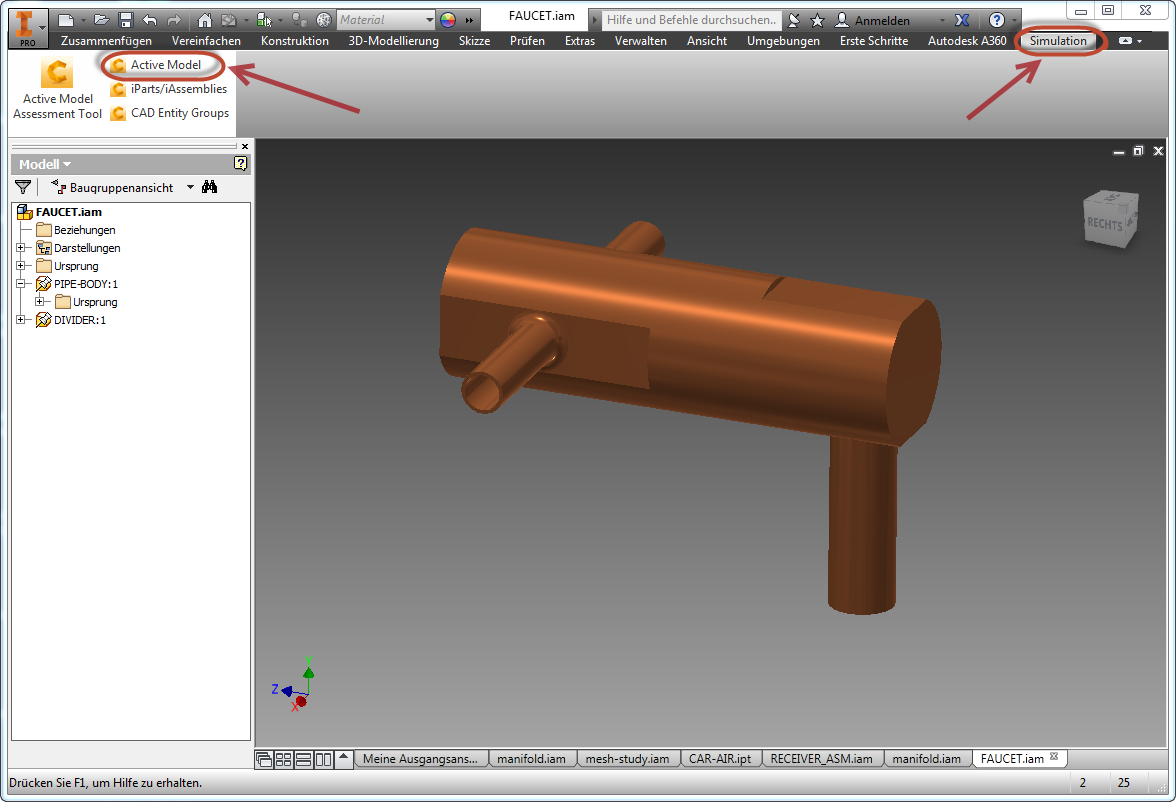

Wenn Sie z. B. aus Autodesk® Inventor starten, klicken Sie auf Simulation und Aktives Modell:
Schritt 3: Erstellen Sie die Designstudie.
Der Designstudien-Manager wird geöffnet. Für das Lernprogramm behalten Sie für den Designstudiennamen, den Designnamen, den Szenarionamen und den Studienpfad die jeweils vorgegebenen Namen bei.
Klicken Sie auf Starten.
Autodesk® CFD wird gestartet und erstellt die Designstudie für das Lernprogramm.
Anmerkung: Wenn das Dialogfeld Geometriewerkzeuge angezeigt wird, schließen Sie es, bevor Sie mit dem nächsten Schritt fortfahren.
