Erstellen des Leiterplattenmaterials

In diesem Schritt wird ein Leiterplattenmaterial erstellt.

Klicken Sie zum Öffnen des Schnellbearbeitungs-Dialogfelds auf Bearbeiten im Kontextmenü Materialien:

Ändern Sie den Typ auf Leiterplatten (PCB).

Klicken Sie in der Zeile Material auf Bearbeiten....

Geben Sie den Namen Board in das Feld Name ein.

Wählen Sie Eigene Materialien aus dem Menü In Datenbank speichern.

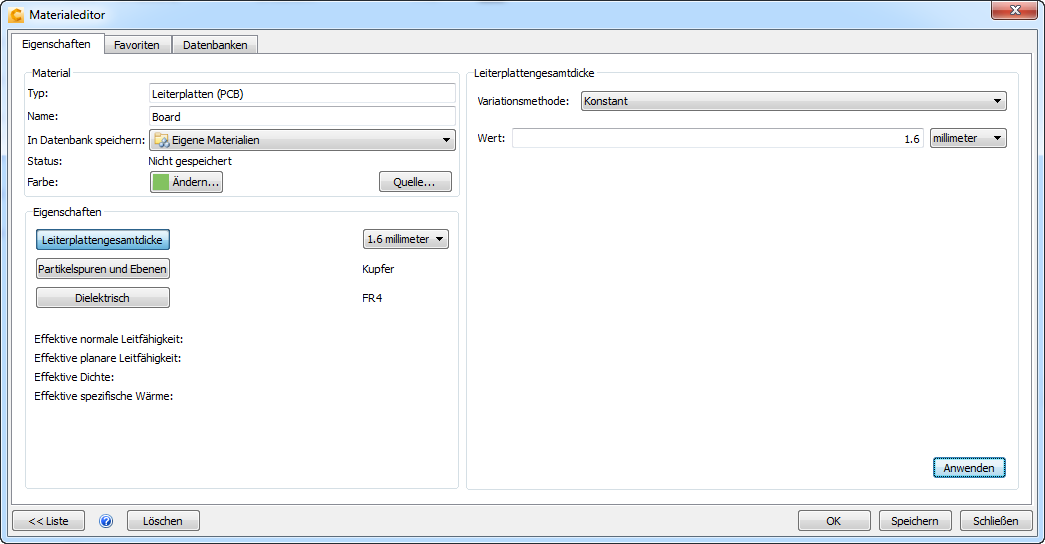

Klicken Sie auf die Schaltfläche Leiterplattengesamtdicke.

Wert = 1.6; Einheit = Millimeter

Klicken Sie auf Anwenden.

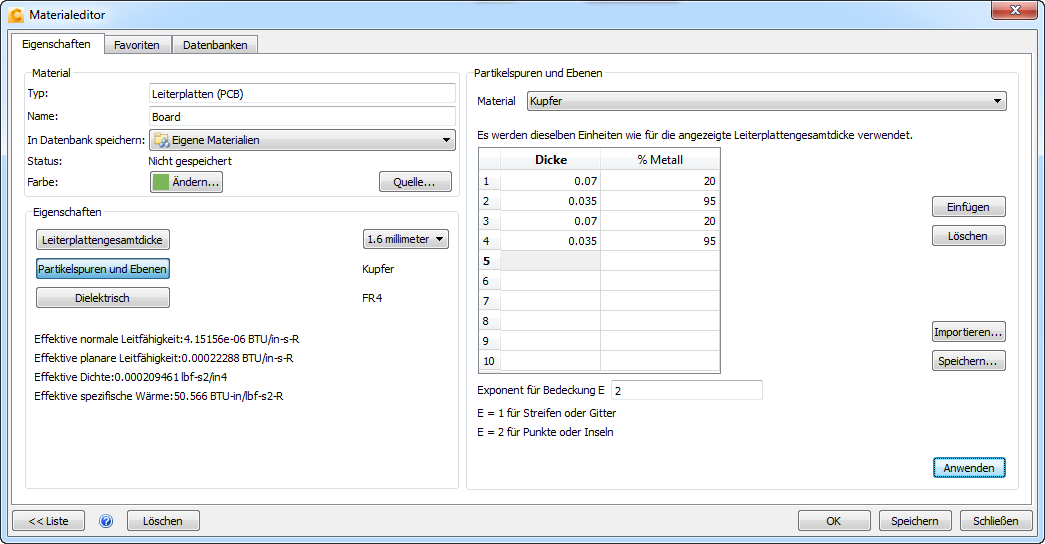

Klicken Sie auf die Schaltfläche Partikelspuren und Ebenen.

Material = Kupfer

Layer 1: Stärke = 0.07; %metal= 20

Layer 2: Stärke = 0.035; %metal = 95

Layer 3: Stärke = 0.07; %metal = 20

Layer 4: Stärke = 0.035; %metal = 95

Löschen Sie alle Datenpunkte in den Zeilen nach Layer 4.

Exponent für Bedeckung = 2

Klicken Sie auf Anwenden.

Klicken Sie auf die Schaltfläche Dielektrisch.

Anmerkung: Das Standardmaterial wird als FR4 bezeichnet. Dies ist ein bei vielen Leiterplatten verwendetes dielektrisches Standardmaterial. Es sind keine Änderungen erforderlich.

Klicken Sie auf Speichern.

Klicken Sie auf OK.

Weitere Informationen zum Erstellen von Leiterplattenmaterial
