Beispiel für Netzverteilungen

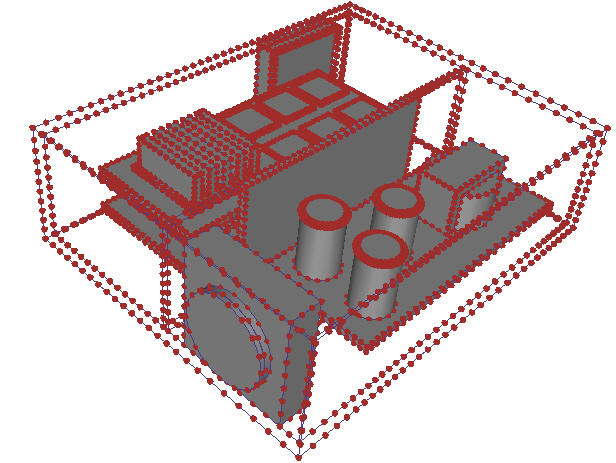

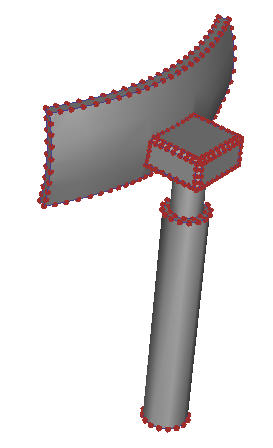

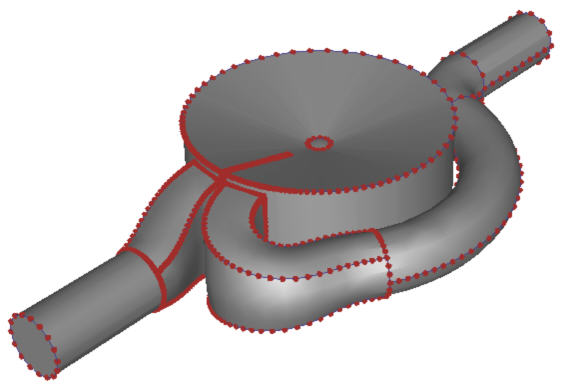

Die Netzverteilungen in jedem dieser Fälle wurden automatisch durch Klicken auf Autom. Größenbestimmung berechnet. Die Punkte auf den Modellkanten (Netzknoten) geben an, wo die Knoten konstruiert werden. Position und Abstand der Punkte ändern sich nicht, wenn der Auswahlmodus geändert wird.
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Flächen und Kanten mit starker Krümmung werden feiner vernetzt, und solche mit geringer oder keiner Krümmung werden gröber vernetzt. Kanten, die sich in der Nähe anderer Kanten befinden, werden kleinere Elementgrößen zugeordnet, die entlang der Kantenweite variieren können.
Wenn Kanten ohne Netzknoten vorhanden sind, sind die Flächen möglicherweise nicht vernetzbar. Dies kann auf sehr dünnen Flächen oder aufgrund eines anderen geometrischen Mangels auftreten. Dies sollte im CAD-System korrigiert werden, bevor Sie die Simulation ausführen.
Um die Anzeige der Netzknoten zu aktivieren bzw. zu deaktivieren, klicken Sie auf Ansicht (Registerkarte) > Darstellung (Dropdown-Menü) > Netzknoten.
So zeigen Sie den Effekt der automatischen Größenbestimmungsverfeinerung in der Vorschau an
Diese Option wird aktiviert, nachdem die Option "Flächenverfeinerung" im Schnellbearbeitungs-Dialogfeld "Netzgrößen" aktiviert wurde.

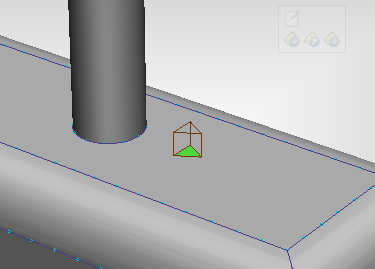

Ein kleines Prisma gibt die Elementgröße an:
So zeigen Sie das Netz vor dem Erstellen an

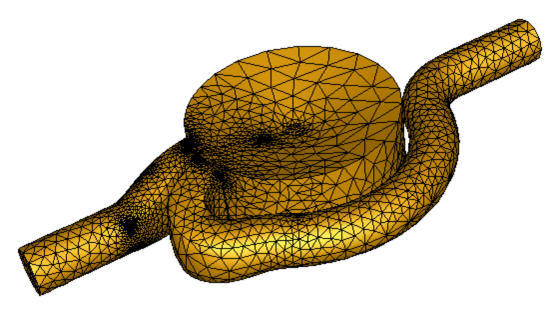

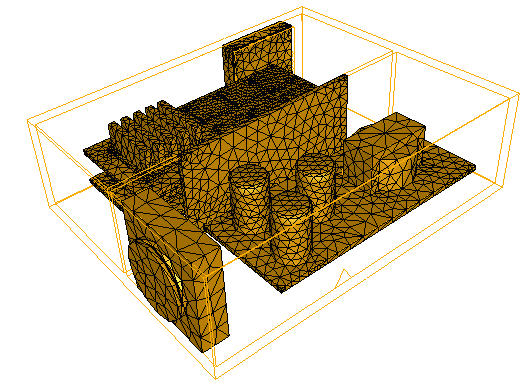

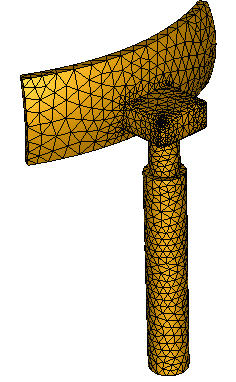

Die Netzflächen werden auf den ausgewählten Flächen angezeigt. Wenn Volumen ausgewählt wurden, werden die Elementflächen nur auf den Oberflächen der ausgewählten Volumen angezeigt.
So zeigen Sie eine Vorschau des Netzes auf einer einzelnen Fläche (oder der Oberfläche eines einzigen Volumens) an
Wenn Sie ein Volumen ausgewählt haben, wird die Vorschau auf der Oberfläche des Volumens angezeigt.
So entfernen Sie die Vorschau von Elementflächen
Wenn die Netzverteilung aktualisiert werden muss, nachdem Sie bestimmte Änderungen vorgenommen haben, ist die Vorschaufunktion nicht verfügbar.
