Vor dem Ausführen einer Autodesk® CFD-Analyse wird die Geometrie zur Verarbeitung in kleine Bestandteile aufgeteilt, die als Elemente bezeichnet werden. Die Ecke jedes Elements wird als Knoten bezeichnet. Die Berechnung wird an den Knoten durchgeführt. Das Netz wird aus diesen Elementen und Knoten gebildet.

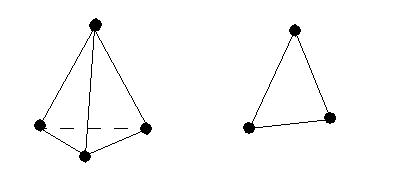

In 3D-Modellen sind die meisten Elemente Tetraeder, also vierseitige Elemente mit dreieckigen Seiten. In 2D-Modellen sind die meisten Elemente Dreiecke:
Terminologie
Die Genauigkeit des Ergebnisses hängt von der Netzqualität ab. Autodesk® CFD automatisiert einen großen Teil des Netzerstellungspozesses, um Sie beim Erstellen eines guten Netzes für die Simulation zu unterstützen.
- Automatische Netzgrößenbestimmung: Eine umfassende topologische Untersuchung der zu analysierenden Geometrie, um die Netzgröße und -verteilung für jedes Modellobjekt zu bestimmen.
- Adaptiertes Vernetzen: Ein Verfahren zur schrittweisen Optimierung der Netzdefinition anhand der Ergebnisse.
- Extrusionsvernetzung: Möglichkeit zur Vernetzung von Teilen mit mehreren Schichten von Keilelementen (Prismaelementen).
- Manuelle Netzgrößenbestimmung: Benutzerdefiniert.
- Netzerweiterung: Fügt automatisch Elementschichten entlang aller Fluid/Wand- und Fluid/Festkörper-Grenzflächen hinzu.
- Geometrische Änderungen: Die Netzverteilung wird zwischen den Designiterationen übertragen.
- Elementbeschreibungen: Technische Übersicht der verfügbaren Elementtypen.
- Vernetzen auf mehreren CPU-Kernen: Möglichkeit zum Verbessern der Vernetzungsleistung.
