Auftragsansicht

In der Auftragsansicht können Sie den Fortschritt Ihrer CFD Flex-Aufträge überwachen. Wie die Listenansicht informiert Sie auch die Auftragsansicht über den Status Ihrer Aufträge und deren erfolgreichen Abschluss. Wenn ein Fehler auftritt, der den erfolgreichen Abschluss verhindert, können Sie eine Protokolldatei mit einem Fehlerbericht öffnen.

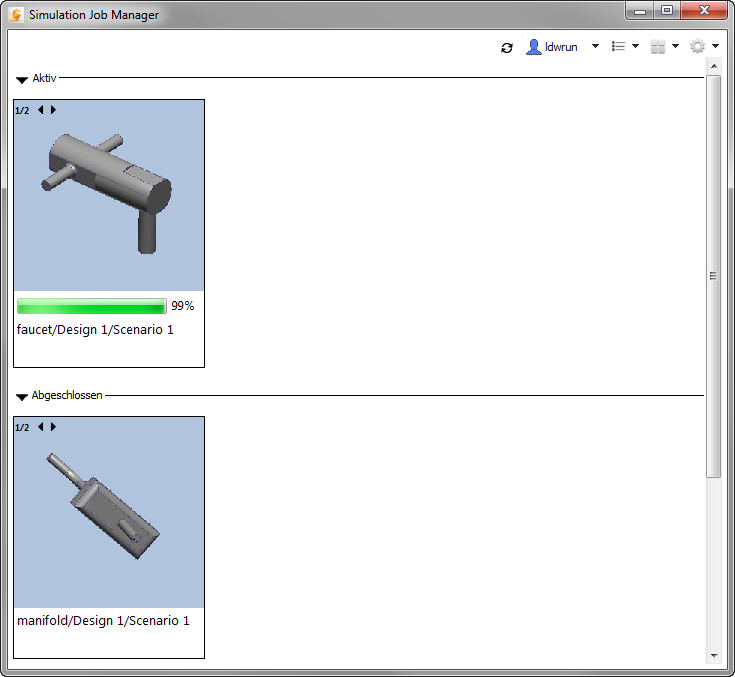

Während der Ausführung jedes Auftrags wird eine Miniaturansicht des Auftrags im Bereich Aktiv angezeigt. Nach Abschluss des Auftrags wird die Miniaturansicht in den Bereich Abgeschlossen verschoben:

Zum Wechseln zwischen dem Modell und dem Konvergenz-Plot klicken Sie auf den kleinen Pfeil in der linken oberen Ecke der Miniaturansicht. Der Konvergenz-Plot in der Miniaturansicht wird während der Ausführung des Auftrags aktualisiert. Damit können Sie den Fortschritt des Auftrags außerhalb von CFD Flex oder remote verfolgen.

Um die Größe der Miniaturansicht zu ändern, verwenden Sie das Menü Größen im Werkzeugkasten.

Details

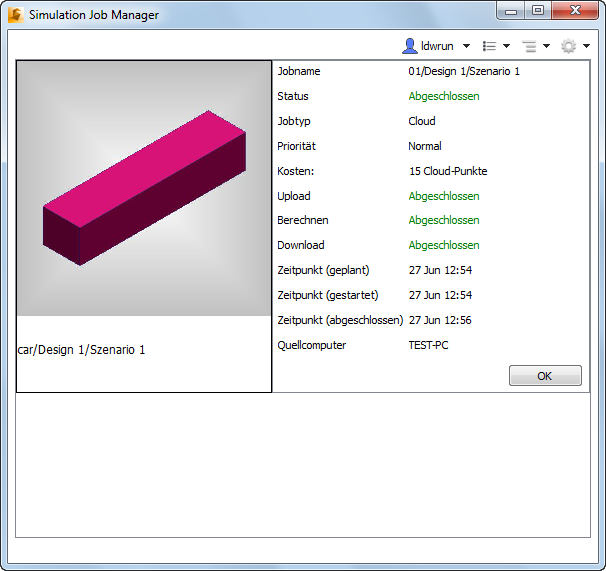

Zum Überwachen des Fortschritts oder Anzeigen der Details eines bestimmten Auftrags bewegen Sie den Cursor über eine Miniaturansicht oder klicken mit der rechten Maustaste auf die Miniaturansicht und wählen Details.

Folgende Details werden für jeden Auftrag angezeigt:

Auftragsdetails	Beschreibung
Name	Der Name, den Sie dem Auftrag zugewiesen haben
Status	Der aktuelle Status der einzelnen Phasen des Simulationsprozesses. Folgende Status sind möglich: Geplant: Der Auftrag ist an den Job Manager gemeldet worden, die Phase wurde aber noch nicht initiiert. In die Warteschlange eingereiht: Der Job Manager hat die Phase initiiert, sie wurde aber noch nicht gestartet. Wird ausgeführt: Der Job Manager hat die die Phase gestartet. Abgebrochen: Der Auftrag wurde angehalten, da im Kontextmenü die Option Abbrechen gewählt wurde. Fehlgeschlagen: Die Phase wurde nicht erfolgreich abgeschlossen. Dies kann verschiedene Ursachen haben. Verworfen: Die Phase wurde nicht erfolgreich abgeschlossen. Die Ursache können Netzwerkprobleme sein. Abgeschlossen: Die Phase wurde erfolgreich und fehlerfrei abgeschlossen.
Auftragstyp	Aufträge, die in Autodesk® 360 ausgeführt werden, werden mit Cloud markiert. Auf der lokalen Arbeitsstation ausgeführte Aufträge werden mit Lokal markiert (für Benutzer, die die Option Lokale Berechnung erworben haben).
Priorität	Vorgabemäßig haben die lokalen Aufträge die Priorität Normal. Das bedeutet, dass sie in der Reihenfolge ausgeführt werden, in der sie übermittelt wurden. Wenn es jedoch erforderlich ist, einen lokalen Auftrag schneller als in der Übermittlungsreihenfolge zu berechnen, erhöhen Sie dessen Priorität auf Hoch. Das führt dazu, dass der Auftrag ausgeführt wird, sofort nachdem der aktuelle Auftrag abgeschlossen wurde, unabhängig davon, wie viele Aufträge davor übermittelt wurden. Wenn ein Auftrag zu einem späteren Zeitpunkt ausgeführt werden soll als gemäß der Übermittlungsreihenfolge, ändern Sie dessen Priorität zu Niedrig. (Diese Option steht nur für lokale Aufträge zur Verfügung, wenn der Benutzer die Option Lokale Berechnung erworben hat.)
Kosten	(nur Cloud-Aufträge): Dieser Wert gibt die Kosten des Auftrags in Cloud-Punkten an.

Der Simulationsprozess hat folgende Phasen:

Phasen	Beschreibung
Hochladen	Die Komprimierung des Modells sowie die Übertragung der verschlüsselten Modellkopie an den sicheren Autodesk®-Speicherservice
Berechnen	Die von Autodesk® 360 durchgeführten Berechnungsaufgaben, beispielsweise die Netzerstellung oder numerische Analysen
Herunterladen	Die Übertragung der Simulationsergebnisse vom sicheren Autodesk 360-Speicherservice zurück an die lokale Arbeitsstation. Erst bei Abschluss der Phase Herunterladen ist die Simulation abgeschlossen, und die Ergebnisse können auf dem lokalen Computer angezeigt werden. Beachten Sie, dass es Situationen gibt, in den die Phasen Herunterladen und Berechnen gleichzeitig als Wird ausgeführt angezeigt werden. Dies geschieht, um das Herunterladen von Zwischenergebnissen zu ermöglichen.

Folgende sind die Eckdaten des zeitlichen Ablaufs einer Simulation:

Eckdaten	Beschreibung
Zeitpunkt (erstellt)	Der Zeitpunkt, zu dem der Auftrag in CFD Flex erstellt wurde
Zeitpunkt (gestartet)	Der Zeitpunkt, zu dem der Auftrag gestartet wurde
Zeitpunkt (abgeschlossen)	Der Zeitpunkt, zu dem der Auftrag abgeschlossen wurde

Um zur Miniaturansicht zurückzukehren, klicken Sie auf OK.
