Das Entscheidungscenter ist die Umgebung zum Vergleichen von Entwurfsalternativen. Verwenden Sie es zum Identifizieren des Entwurfs, der für Ihre Entwurfszwecke geeignet ist, indem Sie die folgenden Aufgaben ausführen:
- Extrahieren bestimmter Ergebniswerte
- Vergleichen von Ergebnissen aus mehreren Szenarien
Die Grundbausteine des Entscheidungscenters sind Visualisierungsobjekte wie Ergebnisteile, Ergebnisebenen, Ergebnispunkte und xy-Plots. Erstellen Sie ein Objekt auf einem Szenario und definieren Sie es als Ergebnisobjekt. Das Entscheidungscenter berechnet dann die Ergebnisse für jedes Szenario in der Studie.
Um das Entscheidungscenter zu öffnen, klicken Sie auf die Registerkarte Entscheidungscenter:

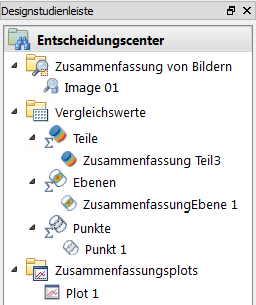

Verwalten Sie die Zusammenfassungselemente im Entscheidungscenter:
Das Entscheidungscenter verfügt über drei Hauptkomponenten:
Visuell: Vergleichsbilder
Mit Vergleichsbildern und dem Designprüfungscenter können Sie Ergebnisse aus mehreren Szenarien visuell vergleichen. Dies eignet sich hervorragend für den Vergleich des Strömungs- und thermischen Verhaltens von zwei oder mehr Szenarien in einer Designstudie.
Vergleichen Sie Ergebnisse, indem Sie einen Satz von Szenarios in einer Einzelansicht schrittweise durchgehen oder indem Sie mehrere Bilder nebeneinander positionieren.
Verwenden Sie das Design Review Center zur Beantwortung von Fragen wie "Bei welcher Designvariante herrscht die gleichförmigste Strömungsverteilung?" und "Welches Design sorgt für die beste Kühlung der wichtigen Komponenten?"
Tabellarisch: Vergleichswerte
Verwenden Sie Vergleichswerte, um Ergebnisse aus einzelnen und mehreren Szenarien zu vergleichen.
Es gibt drei Arten von Zusammenfassungsobjekten. Mithilfe jedes Typs werden beispielsweise Fragen wie die Folgenden beantwortet: "Wie hoch ist die maximale Temperatur?", "Welches Design führt zum geringsten Druckabfall?", "Überschreitet die Geschwindigkeit an einem Punkt in der Nähe einer wichtigen Komponente den maximal zulässigen Wert?"
Zusammenfassungsteile
Zusammenfassungsteile dienen zur Bewertung der Ergebnisse für verschiedene Materialtypen und Komponenten. Verwenden Sie sie zum Extrahieren der folgenden Größen:
|
Material- oder Gerätetyp |
Vergleichswertmengen |
|
Fluide und Festkörper |
|
|
Kompaktes thermisches Modell und LED |
|
|
Interne Lüfter |
|
|
TEC-Komponente |
|
|
Kühlkörper |
|
|
Wärmetauscher |
|
|
Widerstand |
|
|
Kreiselpumpe / Gebläse |
|
Zusammenfassungsteile dienen zur Beantwortung von Fragen wie: "Welche maximale Temperatur wird auf diesen Chips erreicht?" und "Wie sind die Betriebsbedingungen für diesen Lüfter?"
Zusammenfassungsebenen
Zusammenfassungsebenen sind planare Schnittflächen an kritischen Stellen im Modell. Die Durchschnittswerte jeder Zusammenfassungsebene werden in der Tabelle Vergleichswerte aufgeführt.
Zusammenfassungsebenen eignen sich ideal für folgende Aufgaben:
- Bestimmen von Druck, Durchfluss und durchschnittlicher Strömungsgeschwindigkeit durch einen Kanal oder eine Öffnung
- Vergleich der Ergebnisse an Öffnungen aus mehreren Konstruktionsalternativen
Zusammenfassungsebenen dienen zur Beantwortung von Fragen wie: "Welche Konstruktion führte zum niedrigsten Druckabfall?" und "Welcher Kanal des Verteilers weist den höchsten Durchfluss auf?"
Zusammenfassungspunkte
Zusammenfassungspunkte sind Stellen in einem Modell, an denen bestimmte Ergebnisgrößen überwacht werden. Zusammenfassungspunkte eignen sich ideal für folgende Aufgaben:
- Ermitteln von Temperatur, Druck oder lokaler Geschwindigkeit an kritischen Stellen in einem Modell
- Vergleichen der Ergebnisse an finiten Punkten von mehreren Konstruktionsalternativen
Zusammenfassungspunkte dienen zur Beantwortung von Fragen wie "Welches Design weist die gleichförmigste Geschwindigkeits - oder Temperaturverteilung bei einem Satz von Punkten auf?" und "Überschreitet der Druck an einem Punkt in der Nähe einer kritischen Komponente eine Designgrenze?"
Diese Tabelle listet Ergebnisse aus Zusammenfassungselementen auf. Die Tabelle ermöglicht das einfache Extrahieren, Darstellen und Vergleichen von Ergebnissen aus einzelnen und mehreren Szenarien.
Grafisch: Zusammenfassungsplots
Vergleichen Sie Ergebnisse, indem Sie xy-Plot-Daten aus mehreren Szenarien in einem Plot überlagern.
Mithilfe von Ergebnisplots werden beispielsweise folgende Fragen beantwortet: "Wie verändert sich der Druck im Strömungskanal, wenn der Entwurf geändert wird?" und "Wie verhält sich der Temperaturgradient, wenn der Entwurf geändert wird?"
