Das Bolzengelenk-Modell wird als STEP-Datei (universelles CAD-Format) bereitgestellt. In diesem Teil des Lernprogramms öffnen wir die STEP-Datei in Autodesk® Simulation Mechanical und wählen den Analysetyp.

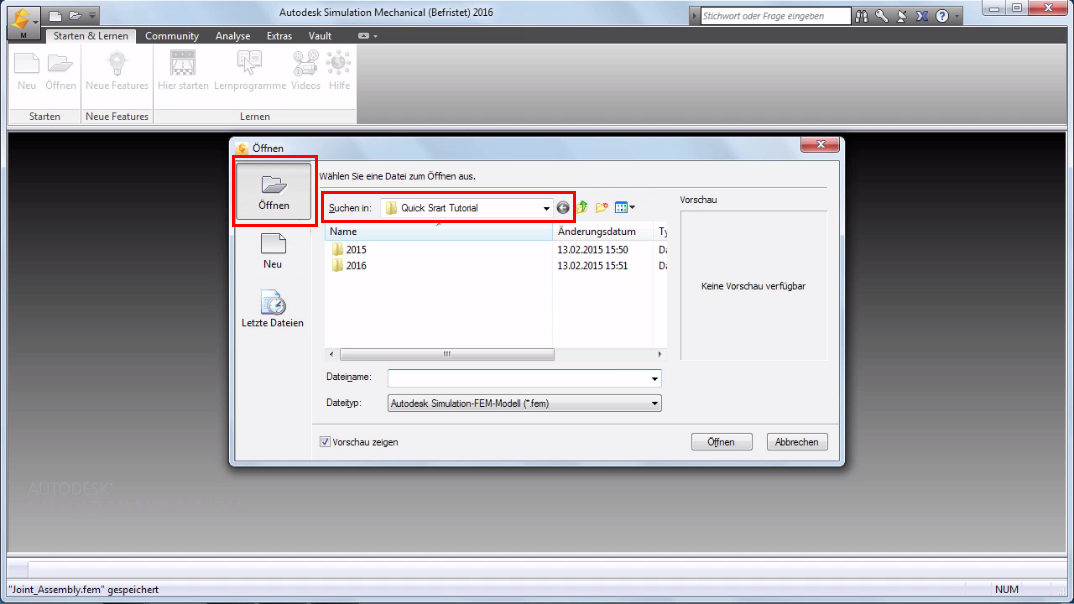

- Starten Sie Simulation Mechanical. Klicken Sie im Dialogfeld Öffnen auf das Symbol Öffnen in der linken Spalte, und navigieren Sie zu dem Ordner, in dem die Bolzengelenk-Baugruppe liegt. (Auf Ihrem System sieht der Ordner möglicherweise anders aus.)

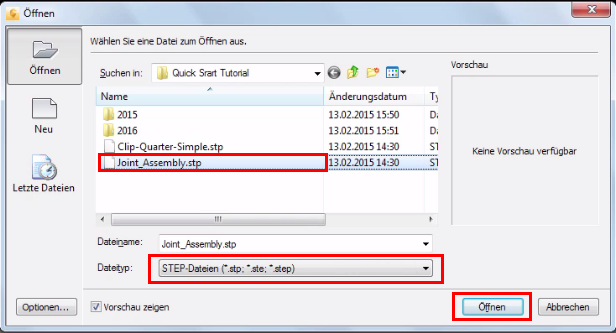

- Wählen Sie aus dem Menü Dateityp die Option STEP-Dateien (*.stp, *.ste, *.step ) aus. Wählen Sie Joint_Assembly.stp aus, und klicken Sie auf Öffnen.

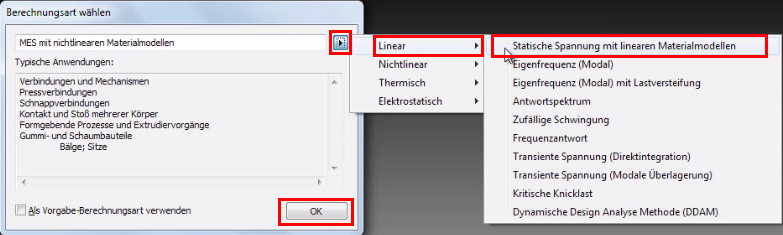

- Wenn der Analysetyp nicht bereits auf Statische Spannung mit linearen Materialmodellen gesetzt ist, klicken Sie auf den Pfeil und wählen die Option Linear sowie Statische Spannung mit linearen Materialmodellen aus. Klicken Sie dann auf OK.
- Klicken Sie auf Ja, wenn Sie nach der Verwendung der vorgabemäßigen Farbpalette von Simulation Mechanical gefragt werden.
- Klicken Sie auf Ja, wenn Sie nach dem Import von CAD-Bauteilnamen gefragt werden.

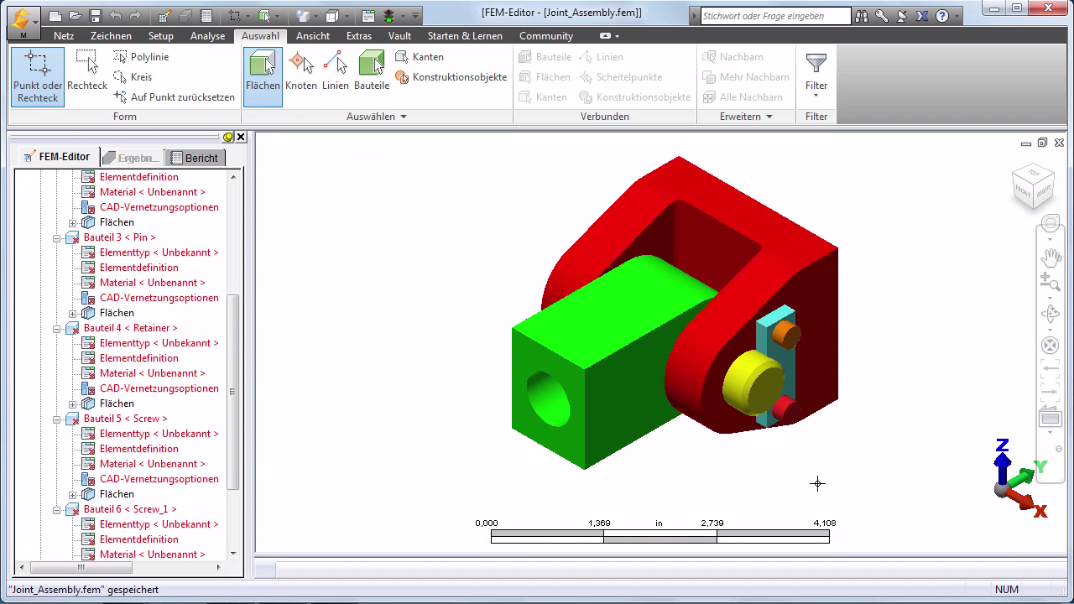

Das Modell wird in der FEM-Editor-Umgebung von Autodesk® Simulation Mechanical geöffnet. Sie sollten die Baugruppe wie in der folgenden Darstellung abgebildet sehen:
