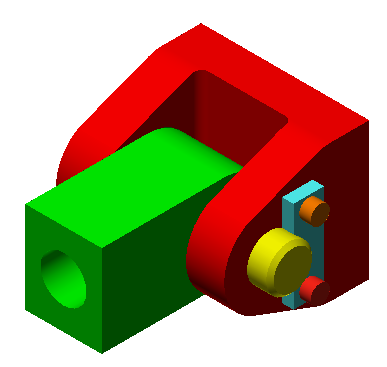

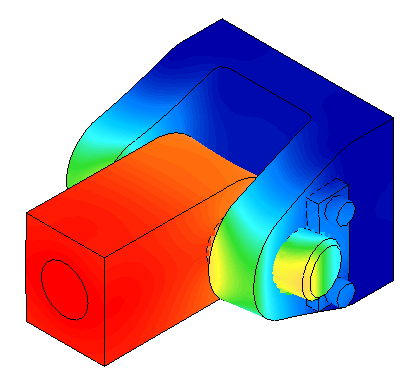

In dieser Übungslektion führen Sie eine statische Spannungsanalyse der Belastung auf einer Bolzengelenk-Baugruppe durch, auf der ein hydraulischer Zylinder montiert ist. Sie verwenden zwei Arten von Kontakt zwischen Bauteilen – verklebter Kontakt und Oberflächenkontakt. Ein Stangenkopf ist mit einer Gabel über eine Baugruppe aus Bolzengelenk und Halterung verbunden. Eine Zugkraft von 1500 lbf wird an den Stangenkopf angelegt. Ziel ist es, die Verschiebung des Bolzens, die Von Mises-Spannung für die gesamte Baugruppe und die Kontaktkräfte zu ermitteln.
Für das Einrichten und Ausführen dieser Übungslektion benötigen Sie ca. 20 Minuten.
Wichtig: Bevor Sie beginnen, laden Sie die Datensätze für die Schnelleinstieg-Übungslektion herunter, indem Sie hier klicken (wenn Sie sie noch nicht heruntergeladen haben), und extrahieren Sie sie. Klicken Sie auf Speichern, wenn Sie dazu aufgefordert werden, und speichern Sie diese Datei in einem Ordner auf Ihrem Computer. Anschließend extrahieren Sie den Inhalt der ZIP-Datei in einen Arbeitsordner. Der Datensatz, den Sie für diese Übungslektion verwenden, ist
Joint_Assembly.stp
, eine STEP-Datei (universelles CAD-Format).
Wenn Sie fertig sind, klicken Sie hier , um die Übungslektion zu starten.
