In diesem Schritt untersuchen wir den Sicherheitsfaktor am Zeitschritt mit dem maximalen Spannungswert.

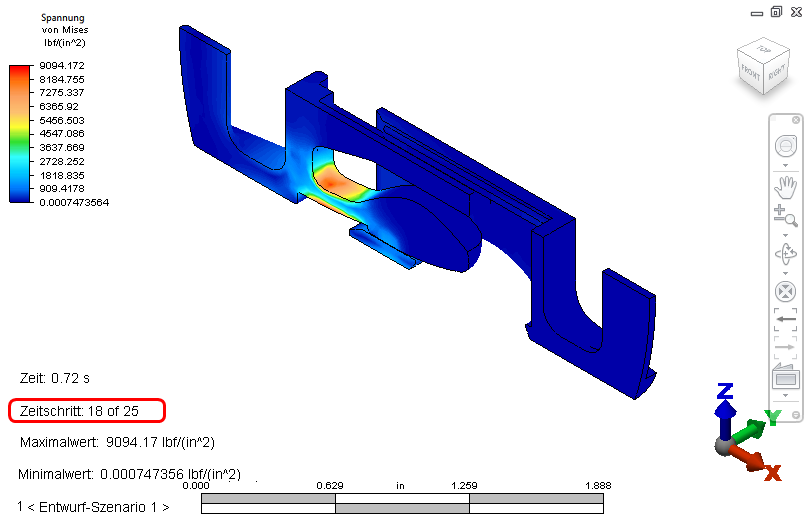

Anknüpfend an die vorherige Seite sollte die Mises-Spannung für Zeitschritt 18 angezeigt werden, wie in der folgenden Abbildung dargestellt:

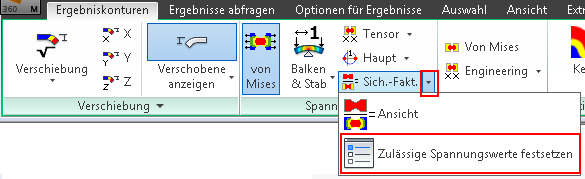

- Wechseln Sie zur Registerkarte Ergebniskonturen, klicken Sie in der Gruppe Spannung auf den Pfeil neben Sicherheitsfaktor, und klicken Sie dann auf Zulässige Spannungswerte festlegen aus dem Dropdown-Menü.

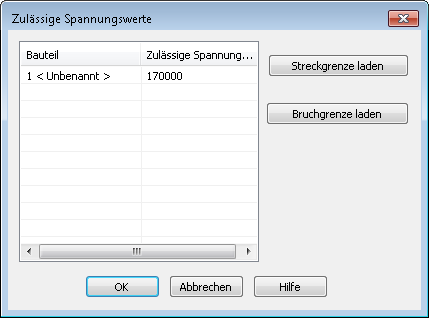

Das folgende Dialogfeld wird angezeigt:
- Klicken Sie auf Streckgrenze laden.
Beachten Sie, dass sich die zulässigen Spannungswerte nicht ändern. Der zulässige Spannungswert jedes Materials wird vorgabemäßig entsprechend der Streckgrenze festgelegt. Sie können alternativ wählen, dass die Sicherheitsfaktorergebnisse auf der äußersten Kraft des Materials basieren. Bei dem in diesem Modell verwendeten Material Polykarbonat ist die äußerste Spannung nur geringfügig höher als die Streckgrenze. Bei Metallen herrscht in der Regel ein viel größerer Unterschied zwischen der Streckgrenze und der äußersten Kraft.

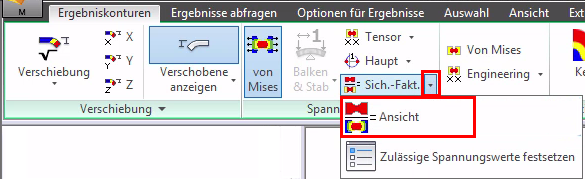

- Klicken Sie erneut auf den Pfeil neben Sicherheitsfaktor , und klicken Sie diesmal auf Ansicht im Dropdown-Menü.

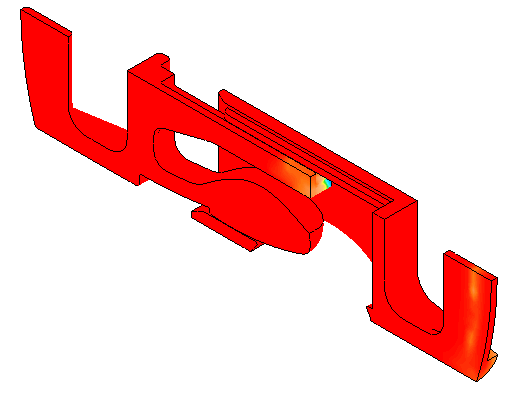

So sollte es aussehen:
- Dieses Diagramm zeigt uns nicht viel, passen wir also den Legendenbereich an:

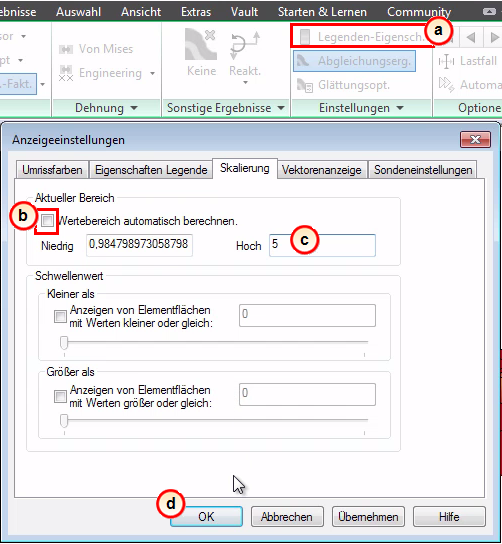

- Klicken Sie auf Eigenschaften Legende.
- Deaktivieren Sie auf der Registerkarte Skalierung das Kontrollkästchen Wertebereich automatisch berechnen.
- Geben Sie 5 als Höchstwert ein.
- Klicken Sie auf OK.

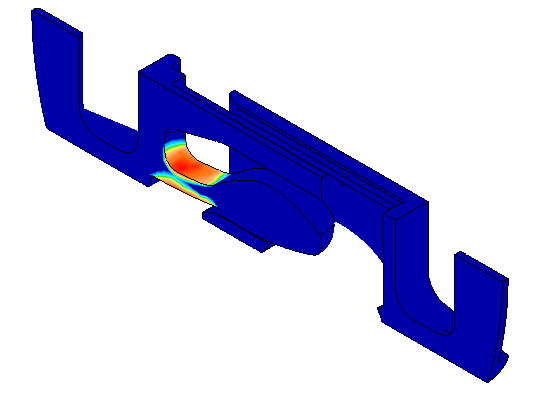

So sollte es aussehen:
In diesem Diagramm können wir sehen, dass der Sicherheitsfaktor an der Stelle, an der sich der Bügel biegt, kleiner als eins ist. Der Federbügel wird wahrscheinlich an dieser Position versagen.

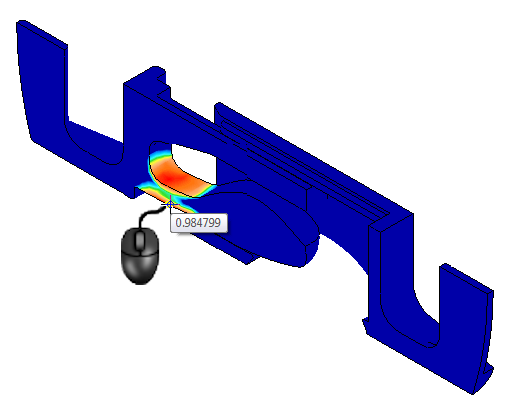

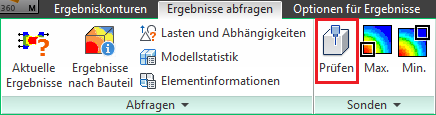

- Klicken Sie zum Prüfen bestimmter Werte auf Ergebnisse abfragen
Prüfen, und bewegen Sie die Maus im Bereich der niedrigsten Sicherheitsfaktoren (rote Bereiche).
So sollte es aussehen:
Abschluss
In wenigen Minuten haben Sie eine komplette mechanische Ereignissimulation einer Feder-Clip-Baugruppe durchgeführt. Sie haben Materialien, Kontakte und Abhängigkeiten zugewiesen und Ansichten erstellt, die das Verhalten der Baugruppe zum besseren Verständnis darstellen.
