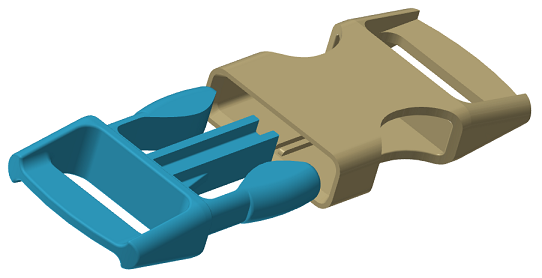

In diesem Lernprogramm simulieren Sie, wie ein Feder-Clip aus Kunststoff in der entsprechenden Gürtelschnalle gefangen wird. Die Berechnung ist transient, das heißt, wir simulieren den zeitlichen Verlauf des Ereignisses von Anfang bis Ende. Ziel ist es, die maximale von Mises-Spannung zu bestimmen und zu ermitteln, wie sich die Spannung während der Analyse verändert. Darüber hinaus untersuchen wir den Sicherheitsfaktor, um zu ermitteln, ob die Fließfestigkeit überschritten wird.

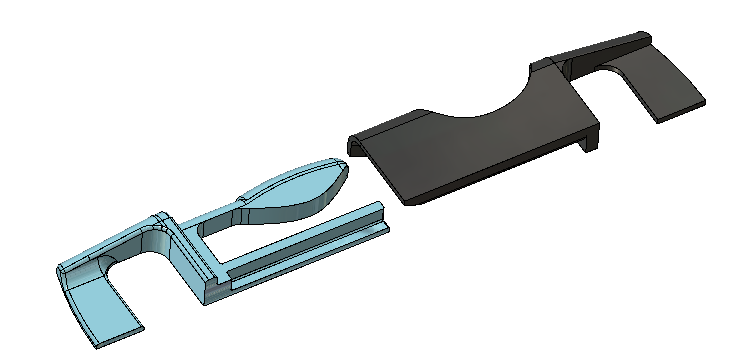

Da das Modell in zwei Richtungen symmetrisch ist, können wir die Viertelsymmetrie nutzen und das Modell erheblich verkleinern. Hier sehen Sie das tatsächliche Analysemodell:
Für das Einrichten und Ausführen dieser Übungslektion benötigen Sie ca. 20 Minuten.
Wenn Sie fertig sind, klicken Sie hier, um die Übungslektion zu starten.
