Das Federbügelmodell wird als STEP-Datei (Universelle CAD-Format) bereitgestellt. In diesem Teil des Lernprogramms öffnen wir die STEP-Datei in Autodesk® Simulation Mechanical und wählen den Analysetyp.

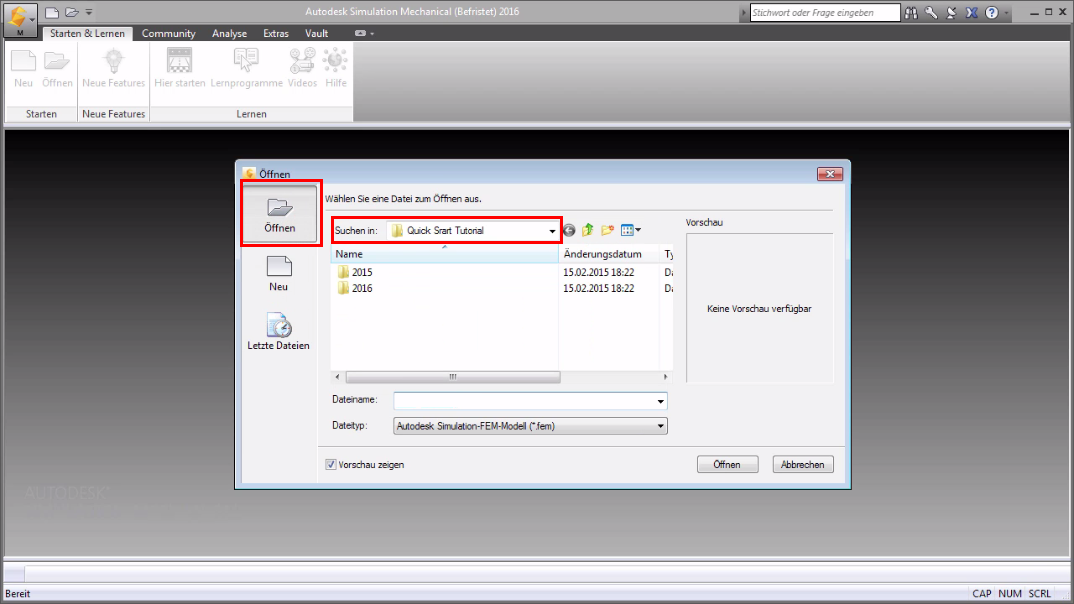

- Starten Sie Simulation Mechanical. Klicken Sie im Dialogfeld Öffnen auf Öffnen in der linken Spalte, und navigieren Sie zu dem Ordner, in dem die Feder-Clip-Baugruppe liegt. (Auf Ihrem System sieht der Ordner möglicherweise anders aus.)

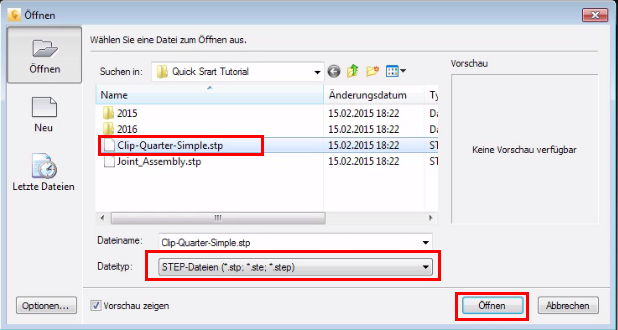

- Wählen Sie aus dem Menü Dateityp die Option STEP-Dateien (*.stp, *.ste, *.step ) aus. Wählen Sie Clip-Quarter-Simple.dwg aus, und klicken Sie auf Öffnen.

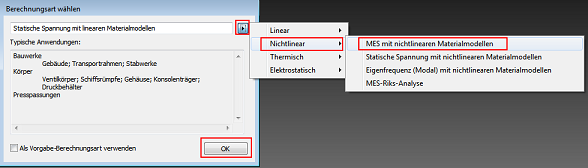

- Klicken Sie im Dialogfeld Analysetyp auf den Pfeil, und wählen Sie Nichtlinear und MES mit nichtlinearen Materialmodellen aus. Klicken Sie dann auf OK.
- Klicken Sie auf Ja, wenn Sie nach der Verwendung der vorgabemäßigen Farbpalette von Simulation Mechanical gefragt werden.
- Klicken Sie auf Ja, wenn Sie nach dem Import von CAD-Bauteilnamen gefragt werden.

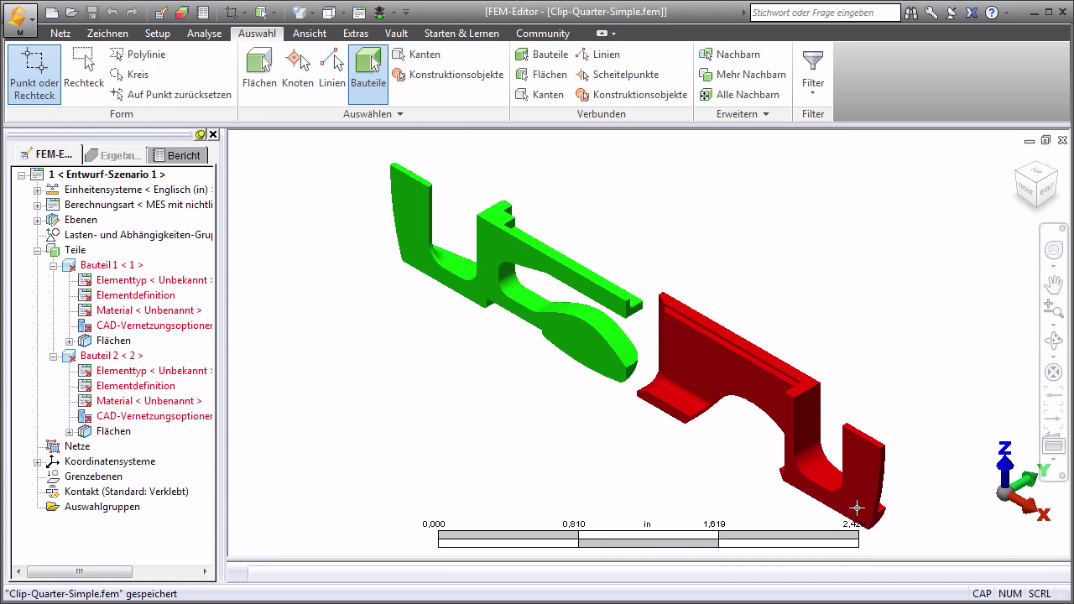

Das Modell wird in Autodesk® Simulation Mechanical geöffnet. Sie sollten die Baugruppe wie in der folgenden Darstellung abgebildet sehen:
