Kopieren und Skalieren der Basis

Als Nächstes wird die Basis entlang der z-Achse kopiert und skaliert, um die horizontalen und vertikalen Bestandteile zu erstellen.

1. Während der Befehl Auswahl Auswählen Linien aktiv ist, drücken Sie Strg+A, um alle vier Linien der Basis auszuwählen.
2. Klicken Sie auf Zeichnen Muster Verschieben oder kopieren. Die Registerkarte Verschieben des Dialogfelds Verschieben, drehen, skalieren oder kopieren wird angezeigt.
   1. Aktivieren Sie das Kontrollkästchen Kopieren und geben Sie im Feld daneben den Wert 12 ein.  Der Mast besteht aus 13 horizontalen Stab-Rechtecken.  Es werden daher zwölf Kopien der Basis benötigt.
   2. Aktivieren Sie das KontrollkästchenZusammenfügen.  Ohne die Option Zusammenfügen würden unverbundene Kopien des ursprünglichen Rechtecks erstellt.  Wenn das Kontrollkästchen Zusammenfügen aktiviert ist, werden Linien erstellt, die die Punkte der einzelnen Rechtecke mit den Punkten der nächsten Kopie verbinden.  Auf diese Weise werden die vertikalen Träger automatisch erstellt.
   3. Geben Sie 480 in das Feld Gesamtabstand ein.
   4. Aktivieren Sie das Optionsfeld DZ.
3. Aktivieren Sie das Kontrollkästchen Skalieren und klicken Sie dann auf die Registerkarte Skalieren. Die Skalierungsfunktion wird verwendet, um die Kopien dieses Rechtecks immer kleiner werden zu lassen.
   1. Klicken Sie auf Senkrecht zu (in zwei Richtungen skalieren).
   2. Aktivieren Sie das Optionsfeld DZ. Sie möchten die x- und die y-Richtung für die einzelnen Kopien skalieren, jedoch nicht den z-Abstand zwischen den Kopien.  Durch eine "einheitliche" Skalierung würde außerdem der Abstand komprimiert und die Masthöhe verringert.
   3. Geben Sie 24/72= in das Feld Skalierungsfaktor ein.  Die Gleichung wird berechnet, wenn Sie die Gleich-Taste (=) betätigen. Im Feld wird 0.333 angezeigt. Das ist der Skalierungsfaktor vom ersten Exemplar (72 Zoll) bis zum letzten Exemplar (24 Zoll).
   4. Geben Sie im Bereich Fester Punkt des Dialogfelds 36 in das Feld X und 27 in das Feld Y ein.  Dies ist die Mitte des Rechtecks.  Die Skalierung soll symmetrisch über die Mitte des Rechtecks ausgeführt werden.
   5. Klicken Sie auf OK.
4. Drücken Sie die ESC-Taste, um die aktuelle Auswahl zu löschen.
5. Wählen Sie  Ansicht Navigieren Ausrichtung Isometrische Ansicht.

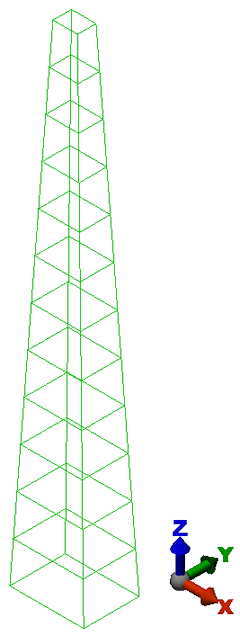

   Der Mast sollte wie in der folgenden Abbildung angezeigt werden.
