Spiegeln des Halbmodells

1. Klicken Sie auf Auswahl Auswählen Alle, um alle Linien im Modell auszuwählen.
2. Klicken Sie auf  Zeichnen Muster Spiegeln.
   1. Wählen Sie die Option Ebene 2 <YZ(+X)> im Dialogfeld Objekte spiegeln.
   2. Klicken Sie auf OK.
3. Drücken Sie ESC, um die Auswahl aufzuheben.

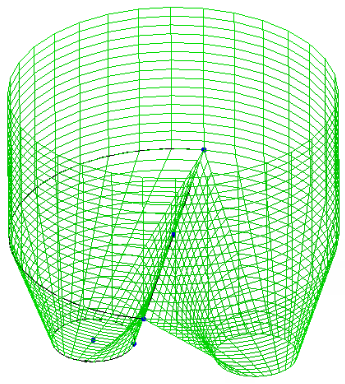

4. Halten Sie die mittlere Maustaste gedrückt und ziehen Sie die Maus, um das Modell leicht zu drehen und eine gute Ansicht des fertigen Trichters zu erhalten. Das Modell sollte wie in der folgenden Abbildung aussehen.



5. Zum Schattieren der Elementflächen muss der Elementtyp definiert werden.  Klicken Sie dazu im Browser (Strukturansicht) mit der rechten Maustaste auf die Überschrift Elementtyp unter Bauteil 1 und wählen Sie Schale. Das Modell sieht jetzt wie eine schalenartige Struktur und nicht nur wie ein Skelett aus.



Dieses Lernprogramm ist jetzt abgeschlossen.
