Erneutes Ausführen der Analyse und Überprüfen der geänderten Ergebnisse

1. Klicken Sie auf  Analyse Analyse Simulation ausführen.

   Nach der Volumenvernetzung erfolgt die Analyse, und das Modell wird in der Ergebnisanzeige angezeigt.

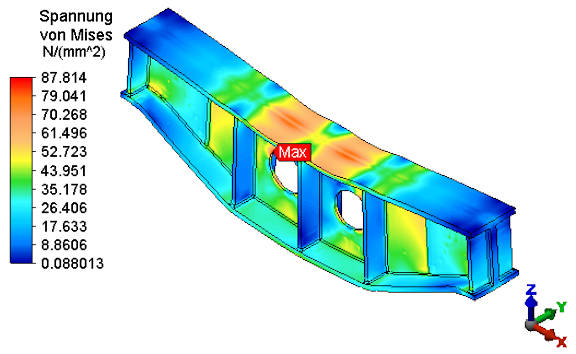

   Die maximale Von-Mises-Spannung beträgt nun ca. 88 N/mm², was unterhalb der zulässigen Spannung von 90 N/mm² liegt. Die Ergebnisse sehen aus wie in der folgenden Abbildung.



   Anmerkung: Die Auswahl des Konturplots der Von-Mises-Spannung und des aktivierten Status der Sonde für maximale Ergebnisse wurden aus der vorangegangenen Analyseergebnisprüfung beibehalten.
2. Klicken Sie auf Ergebnisse abfragen Sonden Maximum zum Deaktivieren der Sonde für maximale Ergebnisse.

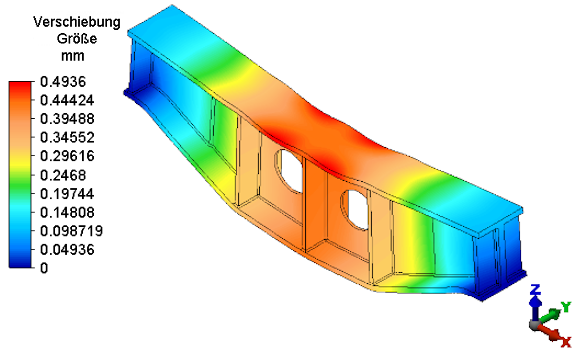

3. Klicken Sie auf Ergebniskonturen Verschiebung Verschiebung Größe. Die maximale Verschiebung ist nun etwas kleiner als die zulässige Verschiebung von 0.5 mm, wie unten gezeigt.



Dieses Lernprogramm ist jetzt abgeschlossen.
