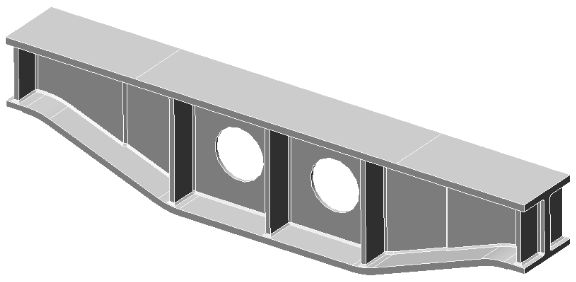

In diesem Lernprogramm ermitteln Sie die Verschiebung und Spannungsverteilung des Stützbalkens infolge einer einheitlich nach unten wirkenden Kraft auf den mittleren Teil des oberen Flansches. Die Oberkante des Balkens wurde bereits in drei getrennte Flächen geteilt, um die Last auf den gewünschten Teil der Spannweite zu beschränken. Statt starrer Abhängigkeiten verwenden Sie 3D-Federunterstützungen, die verhindern, dass lokale Spannungen in den Stützbereichen überhöht ausfallen.
Die Ergebnisse der ersten Analyse werden die zulässigen Richtlinien für Verschiebung und Von-Mises-Spannung überschreiten. Anschließend ändern Sie die Höhe des Stützbalkens in SimStudio Tools zu 60 mm. Zum Abschluss analysieren Sie den Balken erneut und zeigen, dass Verschiebung und Spannungen nach der Änderung innerhalb der Zielwerte liegen.
Erläuterte Funktionen:
- Quaderelemente
- Flächenkraft
- 3D-Federunterstützungen
- Statische Spannungsanalyse
- Überprüfen der statischen Spannungsergebnisse
- Ändern von CAD-Geometrien aus beliebigen Quellen in Autodesk SimStudio Tools
- Erneutes Analysieren und Überprüfen der Ergebnisse der geänderten Geometrie
