Anwenden der Kräfte in die -X-Richtung

Nun wenden Sie die vier 175-lbf-Kräfte in die -X-Richtung gegen die Mitte des Modells an.

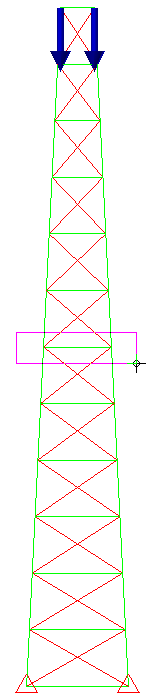

1. Klicken Sie und ziehen Sie ein Rechteck um den Mittelpunkt des Modells, wie in der folgenden Abbildung gezeigt.

2. Klicken Sie auf Setup Lasten Kraft.
   1. Geben Sie in das Feld Größe den Wert -87.5 ein.
   2. Wählen Sie das Optionsfeld X aus.Die Kraft wird wieder in die Hälfte geteilt, da es an jedem Scheitelpunkt zwei Knoten gibt – einen pro Bauteil.
3. Geben Sie 2 in das Feld Lastfall/Lastkurve ein und klicken Sie auf Kurve. Das Dialogfeld Editor Multiplikatortabelle wird angezeigt, in dem Sie die Lastkurve definieren können.
   1. Klicken Sie dreimal auf Zeile hinzufügen, sodass die Tabelle insgesamt vier Zeilen umfasst.
      • Geben Sie 2 in die zweite Zeile der Spalte Zeit ein.
      • Geben Sie 2.25 in die dritte Zeile der Spalte Zeit ein.
      • Geben Sie 1 in die dritte Zeile der Spalte Multiplikator ein.
      • Geben Sie 4 in die vierte Zeile der Spalte Zeit ein.
      • Geben Sie 1 in die vierte Zeile der Spalte Multiplikator ein.
   2. Drücken Sie die EINGABETASTE. Die Lastkurve sollte wie unten gezeigt im Dialogfeld erscheinen.

   3. Klicken Sie auf OK, um die Lastkurve zu übernehmen.
4. Klicken Sie auf OK, um die Kräfte anzuwenden.
