Analysieren des Modells

1. Klicken Sie auf Analyse Analyse Simulation ausführen.

   Nach der Volumenvernetzung erfolgt die Analyse, und das Modell wird in der Ergebnisanzeige angezeigt. Anfangs wird vorgabemäßig die Größe der Verschiebung dargestellt. Die maximale Verschiebung beträgt ca. 0.2 Zoll.

   Anmerkung: Die 3D-Visualisierung von Balkenelementen ist vorgabemäßig aktiviert.

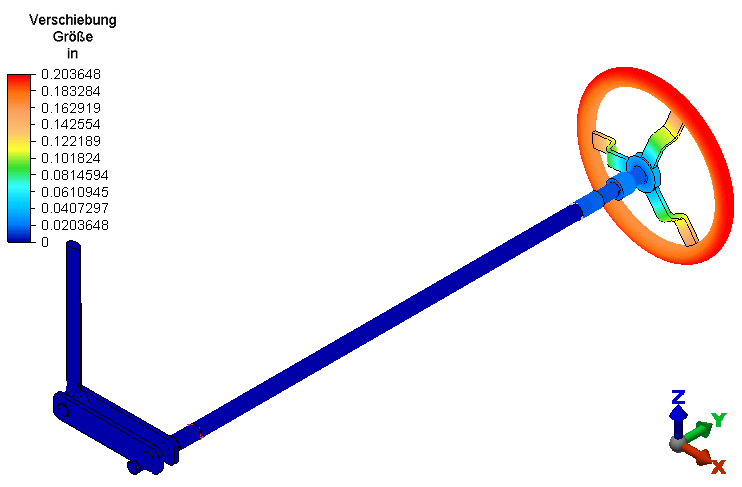

2. Wenn die Last- und Abhängigkeitssymbole sichtbar sind, klicken Sie auf Ergebnisoptionen Ansicht Lasten und Abhängigkeiten, um sie auszublenden. Das Modell sollte wie in der folgenden Abbildung aussehen:
