Nun wenden Sie die erforderlichen Abhängigkeiten an: eine 1D-Rotationsfederunterstützung auf die Enden des Befestigungsbalkens und eine fixierte Randbedingung auf den statischen Kamm (Stator).
Klicken Sie auf Ansicht Navigieren Ausrichtung Draufsicht.
Während die Befehle Auswahl Form Punkt oder Rechteck und Auswahl Auswählen Scheitelpunkte aktiv sind, klicken Sie auf den Knoten oben am vertikalen Balkenelement (+Y-Ende), wie aktuell dargestellt (siehe Abbildung unten).
Klicken Sie auf Setup Abhängigkeiten Allgemeine Abhängigkeit.
Klicken Sie auf Verstiftet.
Klicken Sie auf OK.
Während dieser Knoten ausgewählt ist, klicken Sie auf Setup Abhängigkeiten 1D-Federunterstützung.
Aktivieren Sie unter Typ die Option Drehung.
Wählen Sie die Option Y-Richtung.
Geben Sie 0.35 im Feld Steifheit ein.
Klicken Sie auf OK.
Klicken Sie auf den Knoten unten am senkrechten Balkenelement (-Y-Ende), wie aktuell dargestellt (siehe Abbildung unten).
Klicken Sie auf Setup Abhängigkeiten Allgemeine Abhängigkeit.
Aktivieren Sie unter Eingeschränkte Freiheitsgrade die Optionen Tx und Tz.
Klicken Sie auf OK.
Klicken Sie auf Ansicht Navigieren Ausrichtung Rückansicht.

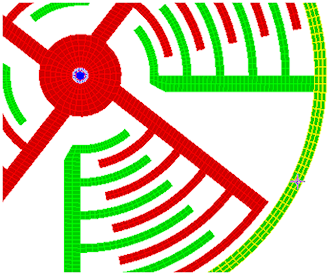

Während der Befehl Auswahl Auswählen Flächen aktiv ist, wählen Sie die Fläche des Rings am Außendurchmesser des Motors aus, wie in der Abbildung unten (gelb auf grün) hervorgehoben.
Klicken Sie auf Setup Abhängigkeiten Allgemeine Abhängigkeit.
