Analysieren des Modells

1. Klicken Sie auf Ansicht Navigieren Ausrichtung Vorderansicht.
2. Wählen Sie Analyse Analyse Simulation ausführen.

   Die Analyse erfolgt. Das Modell wird unter Ergebnissen angezeigt.   Vorgabemäßig wird anfangs die Verschiebungsgröße angezeigt. Als Nächstes zeigen Sie die tatsächliche verformte Form (absolute Skalierung = 1) an und legen die unverschobene Form transparent über die Ergebnisse der Verschiebung.


3. Klicken Sie auf Ergebniskonturen Verschiebung Verschobene anzeigen Optionen für Verschobene.
   1. Wählen Sie die Option Als absoluter Wert. Gehen Sie anschließend wie folgt vor:
      1. Geben Sie 1 in das Feld Skalierfaktor ein und drücken Sie die EINGABETASTE.

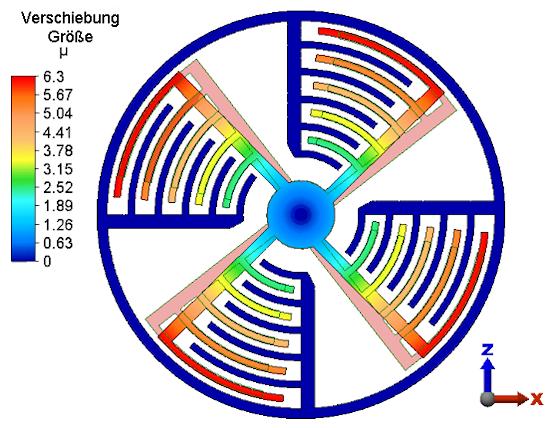

      2. Aktivieren Sie die Option Transparent im Abschnitt Unverschobenes Modell anzeigen als des Dialogfelds. Das Modell wird wie in der folgenden Abbildung angezeigt.



   2. Klicken Sie auf die Option Nicht anzeigen im Dialogfeld Unverformtes Modell anzeigen als. Die transparente Überlagerung des unverschobenen Modells wird entfernt.
   3. Schließen Sie das Dialogfeld Verschobenes Modell Optionen.
