- Klicken Sie auf
Setup
Modell einrichten Parameter. - Geben Sie 36 in das Feld Anzahl der Zeitschritte ein.
- Klicken Sie auf OK. Die Ergebnisse des 360°-Kurbeldrehungsereignisses werden in 10°-Schritten (360° / 36) ausgegeben.
- Klicken Sie auf
Analyse Analyse Simulation ausführen. Nach der Volumenvernetzung erfolgt die Analyse, und das Modell wird während der Analyse in der Ergebnisanzeige angezeigt. Anfangs wird vorgabemäßig die Größe der Verschiebung dargestellt. - Wenn die Last- und Abhängigkeitssymbole sichtbar sind, klicken Sie auf
Ergebnisoptionen Ansicht Lasten und Abhängigkeiten, um sie auszublenden. - Doppelklicken Sie im Browser (Strukturansicht) auf die Überschrift Spannung unter Gespeicherte Präsentationen, um eine Präsentation der Von-Mises-Spannung zu öffnen.
Während der Berechnung zeigt die Ausgabeleiste das Lösungsprotokoll an. Alternativ können Sie auch auf die Registerkarte Konvergenz-Plot klicken, um ein Diagramm des Konvergenzverhaltens der Berechnung anzuzeigen. Bei geöffneter Registerkarte Details können Sie über das Dropdown-Menü am rechten Ende der Ausgabeleiste zwischen dem Lösungsprotokoll (Lösungsprotokoll anzeigen) und der Analysezusammenfassung (Zusammenfassung anzeigen) wählen. Bei geöffneter Registerkarte Konvergenz-Plot können Sie über die Dropdown-Menüs am rechten Ende der Ausgabeleiste die Werte zum Plotten auf der X- und Y-Achse des Diagramms auswählen. Um eine bessere Ansicht des Modells zu erhalten, können Sie die Verankerung der Ausgabeleiste lösen, wodurch sie automatisch ausgeblendet wird. Wenn sie nicht verankert ist, wird die Ausgabeleiste nur dann geöffnet, wenn Sie den Mauszeiger auf den unteren Rand des Modellanzeigebereichs bewegen. Klicken Sie auf das Symbol der Reißzwecke am rechten Ende der Ausgabeleiste, um sie zu verankern oder die Verankerung zu lösen.

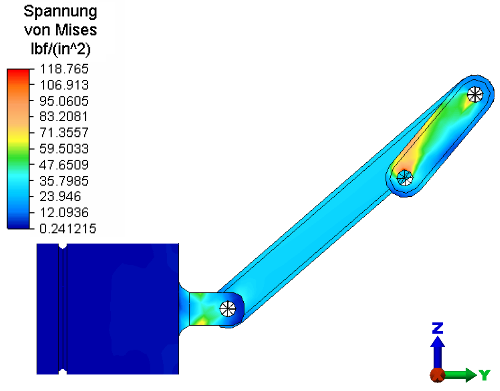

Die Analyse kann je nach vorhandenen Computerressourcen recht lange dauern. Ein Archiv mit den Ergebnissen, Piston Results.ach, steht in Ihrem Ordner mit den Lernprogrammmodellen bereit. Auf Wunsch können Sie in dieser Datei die Ergebnisse einsehen, ohne die Analyse bis zum Ende ausführen zu müssen. Die Ergebnisse für die Von-Mises-Spannung bei Zeitschritt 5 werden unten angezeigt.
