Hinzufügen einer Bohrung zur Leiterplatte

Hinzufügen einer einzelnen Gewindebohrung zur Leiterplatte

Verfahren

1. Klicken Sie auf Erstellen Bohrung.

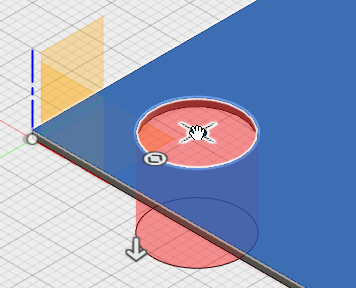

   1. Klicken Sie ein bis zwei Zoll entfernt von der unteren linken Ecke auf die obere Fläche der Platte. Die Position ist nicht weiter wichtig, da die exakten Kantenabstände der Bohrung in späteren Schritten festgelegt werden.

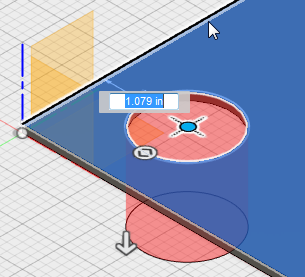

   2. Klicken Sie auf die kurze Kante der oberen Fläche der Platte (die der oberen linken Ecke des Bildschirms am nächsten liegt). Ein Bemaßungsfeld wird angezeigt, in dem Sie den Abstand von dieser Kante zum Mittelpunkt der Bohrung angeben können.



      1. Geben Sie 0.3 ein.
      2. Drücken Sie die EINGABETASTE, um diese Bemaßung zu sperren.
   3. Klicken Sie auf die lange Kante der oberen Fläche der Platte (die der unteren linken Ecke des Bildschirms am nächsten liegt). Ein Bemaßungsfeld wird angezeigt, in dem Sie den Abstand von dieser Kante zum Mittelpunkt der Bohrung angeben können.



      1. Geben Sie 0.3 ein.
      2. Drücken Sie die EINGABETASTE, um diese Bemaßung zu sperren.
   4. Geben Sie im Dialogfeld Bohrung den Wert 0.15 in das Feld Durchmesser ein.
   5. Die Tiefe spielt keine Rolle, solange sie mindestens so groß ist wie Plattenstärke von 0.1 Zoll. Erhöhen Sie den Wert, wenn er kleiner ist als 0.1 Zoll.
      Anmerkung: Der Spitzenwinkel ist nur von Bedeutung, wenn Sie ein Sackloch erstellen. Dieser Wert hat keine Auswirkungen auf eine durchgehende Bohrung wie in diesem Beispiel.
      • Drücken Sie die EINGABETASTE (oder klicken Sie auf OK), um die Bohrung abzuschließen, die wie in der folgenden Abbildung aussehen sollte:
