Anwenden der Kräfte

Als Nächstes werden die Knotenkräfte auf die Knoten an den oberen Ecken angewendet.

1. Während die Befehle Auswahl Form Punkt oder Rechteck und Auswahl Auswählen Scheitelpunkte aktiv sind, klicken Sie auf den oberen linken Knoten des Modells.

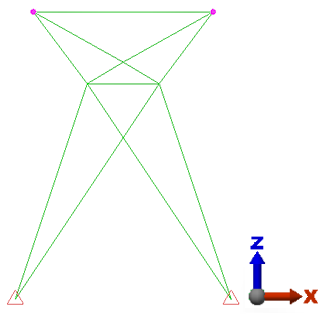

2. Halten Sie die STRG-Taste gedrückt, und klicken Sie auf den oberen rechten Knoten. Es sollten jetzt wie unten dargestellt zwei Punkte ausgewählt sein.



3. Klicken Sie auf Setup Lasten Kraft.
   1. Geben Sie 5000 in das Feld Größe ein.
   2. Aktivieren Sie das Optionsfeld Z. Jeder Knoten erhält die angegebene Kraftgröße, sodass insgesamt eine Kraft von 10,000 lbf angewendet wurde.
   3. Klicken Sie auf die Schaltfläche Richtung umkehren (), um das Vorzeichen der Größe und damit die Richtung der Last umzukehren. Sie benötigen eine Kraft, die in die -Z-Richtung (nach unten) wirkt.
   4. Klicken Sie auf OK.
