Als Nächstes wenden Sie nach unten wirkende Knotenkräfte auf die Scheitelpunkte an der Bohrungskante im horizontalen Bauteil an.
- Klicken Sie innen in die Bohrung im horizontalen Bauteil, nahe dem Rand, um die Fläche auszuwählen.
- Klicken Sie mit der rechten Maustaste und wählen Sie Zugehörige auswählen
Knoten. Alle Knoten, die zur zuvor ausgewählten Fläche gehören, werden nun wie unten dargestellt ausgewählt.
- Klicken Sie auf
Setup
Lasten
Kraft. Beachten Sie, dass in der Titelleiste des Dialogfelds die Anzahl der ausgewählten Knoten angegeben wird. - Geben Sie den Wert 2500/24= in das Feld Größe ein. In diesem Feld wird nun die Kraft dividiert durch die Anzahl der ausgewählten Knoten (= 104.167) angezeigt. Das ist erforderlich, da die angegebene Größe die Last ist, die auf die einzelnen Knoten angewendet wird.
- Aktivieren Sie das Optionsfeld Z.
- Klicken Sie auf die Schaltfläche Richtung umkehren (
), um das Vorzeichen der Größe ins Negative umzukehren. Die Kraft soll negativ sein, da sie in die -Z-Richtung (nach unten) angewendet werden soll.
- Klicken Sie auf OK.

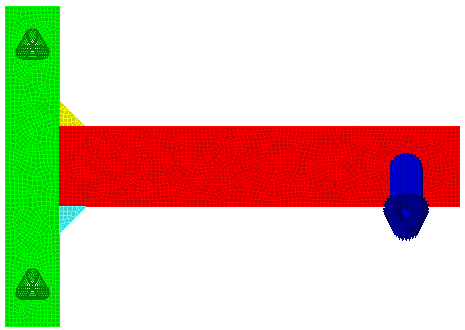

Das Modell wird wie in der folgenden Abbildung angezeigt.
