Stift-Abhängigkeit

Anmerkung: Dieser Abschnitt bezieht sich auf lineare und nichtlineare Strukturanalysen.

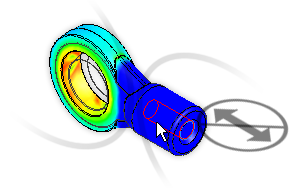

Wenden Sie Stift-Abhängigkeiten auf zylindrische Flächen an, um zu verhindern, dass die Flächen sich in Kombinationen von radialen, axialen oder tangentialen Richtungen verschieben oder verformen.

1. Wählen Sie die entsprechende Fläche aus.
2. Klicken Sie mit der rechten Maustaste in die Grafikanzeige, und wählen Sie Hinzufügen.
3. Wählen Sie Punktabhängigkeit an Fläche.
4. Wählen Sie im Dialogfeld zum Erstellen des Stift-Abhängigkeitsobjekts Sie die entsprechenden Einstellungen:
   • Radial fixieren: Beschränkt die Flächen so, dass sie sich nicht verschieben, drehen oder radial verformen können. Wählen Sie diese Einstellung, um Durchdringung und Trennung zu verhindern.
   • Tangential fixieren: Beschränkt die Flächen so, dass sie sich nicht drehen können. Wählen Sie diese Einstellung, um zu verhindern, dass die Flächen sich tangential um den Punktumfang drehen.
   • Axial fixieren: Beschränkt die Flächen so, dass sie sich nicht axial bewegen können. Wählen Sie diese Einstellung, um zu verhindern, dass sich die Fläche entlang der Punktlänge bewegt.

   Sie können auch eine Beschreibung für die Stift-Abhängigkeit hinzufügen.

5. Klicken Sie auf OK.
