Nachdem Sie alle Skizzen abgeschlossen haben, können Sie das 2D-Netz generieren, indem Sie die Zeichnungsebene unter jeder Bauteilüberschrift in der Baumstruktur auswählen, mit der rechten Maustaste klicken und den Befehl 2D-Netz erstellen auswählen. Der Bildschirm 2D Netzgenerator wird angezeigt.
Alle Bauteile auf einer bestimmten Ebene sollten miteinander vernetzt werden, um sicherzustellen, dass die Netze zwischen den Bauteilen übereinstimmen, falls dies erforderlich ist. Verschiedene Ebenen werden getrennt vernetzt.
Der 2D Netzgenerator passt das Netz zwischen verschiedenen Bauteilen nur an, wenn die Bauteile gleichzeitig mit einem Netz versehen werden. Separat vernetzte Bauteile in verschiedenen Ebenen haben normalerweise keine angepassten Netze.
Wenn Sie eine Ebenenüberschrift in der Strukturansicht auswählen und den Befehl Netz 2D-Netz generieren anwenden, wird das Dialogfeld 2D Netzgenerator angezeigt. Das Dialogfeld enthält die folgenden Funktionen.
Elementtyp
- Vierseitig: Verwenden Sie diese Option, um den Netzgenerator anzuweisen, den Bereich nur mit vierseitigen Elementen zu vernetzen. Beachten Sie, dass diese Option immer jedes Segment in zwei Unterteilungen teilt. Wenn sehr kurze Segmente vorhanden sind, treten möglicherweise einige verformte Elemente im Bereich auf. Mit einem gemischten Netze oder durch Hinzufügen von Verfeinerungspunkten kann (Festlegen von Kantenteilungen und Verfeinerungspunkten) hilfreich sein.
- Dreieckig: Verwenden Sie diese Option, um den Netzgenerator anzuweisen, den Bereich nur mit dreieckigen Elementen zu vernetzen.
- Gemischt: Verwenden Sie diese Option, um den Netzgenerator anzuweisen, den Bereich mit Vierecken und Dreiecken zu vernetzen. Diese Option kann nützlich sein, wenn der Drahtkörper sehr kurze Segmente oder dünne Bauteile enthält. Im gemischten Netz ist es nicht erforderlich, dass jedes Segment in mindestens zwei Elemente unterteilt wird, und das Ergebnis ist ein einheitlicheres Netz um diese kurzen Segmente herum.
Flächennummer
Die Option gleiche Flächenkennung wie Konstruktionsobjekt steuert die Flächennummer der Linien, die im Netz erzeugt werden.
- Ist die Option nicht aktiviert (nicht ausgewählt), wird die Fläche jeder Kante des Netzes auf einer eindeutigen Nummer platziert. (Technisch gesehen entspricht die Flächennummer jeder Kante der Nummer des Konstruktionsobjekts - wie in der Strukturansicht gezeigt - plus 1. Daher haben keine zwei Teile dieselbe Flächennummer um die Umgrenzung herum.)
- Wenn diese Option aktiviert ist, wird die Flächennummer von jeder Kante des Netzes auf derselben Flächennummer wie die Flächennummer des Konstruktionsobjekts platziert. Dies ist hilfreich, wenn Sie mehrere Kanten haben, die für dieselbe Last bestimmt sind. Nehmen Sie beispielsweise einen Rohrboden in einem Wärmetauscher mit 50 Bohrungen. Um eine Randbedingung um den Umfang dieser 50 Bohrungen anzuwenden (um die Verbindung zu den Rohren zu simulieren), zeichnen Sie jede Bohrung in der Skizze auf der gleichen Flächennummer. Nach der Netzerstellung wählen Sie diese eine Fläche zum Anwenden der Randbedingung aus.
In beiden Fällen ist die Flächennummer der inneren Linien 1. Verwenden Sie daher keine Flächennummer 1 für ein Konstruktionsobjekt, das eine flächenbasierte Last oder Randbedingung erfordert, wenn die Option Gleiche Flächenkennung wie Konstruktionsobjekt verwendet wird.
Optionen Entwerfen Farbe Konstruktionsobjekte folgt der Anzeige: Farbe durch bestimmt. Die Farbe ist entweder Schwarz oder entspricht der Bauteil-, Flächen-, Layer-Nummer des Objekts, die durch das Dropdown-Menü Anzeigen Erscheinung Farbe von bestimmt wird. Die Flächennummer des Konstruktionsobjekts kann festgelegt werden, während das Objekt gezeichnet wird. Nach dem Zeichnen kann sie geändert werden, indem Sie das Objekt auswählen (Auswahl Auswählen Konstruktionsobjekte), mit der rechten Maustaste klicken und Bearbeiten oder Attribute bearbeiten auswählen.
Globale Elementkantenlänge
- Netzdichte Diese Option entspricht ungefähr der Anzahl der Elemente in einem Rechteck, das die Geometrie vollständig einschließt. Bohrungen, Bogen und Verfeinerungspunkte wirken sich auf die tatsächliche Anzahl von erstellten Elementen aus. Wenn diese Option aktiviert ist, wird die nicht verfeinerte Netzgröße anhand der Anzahl der Elemente, die in ein Rechteck passen, welches das Modell umschließt, festgelegt. Die tatsächliche Anzahl der erstellten Elemente kann größer oder kleiner sein als die angegebene Dichte. Wenn das Modell nicht das gesamte umschließende Rechteck ausfüllt, kann die Anzahl der erstellten Elemente viel kleiner als die angegebene Dichte sein. Genauso gilt, wenn das Modell Verfeinerungspunkte enthält, kann das Modell viel mehr Elemente enthalten als die angegebene Dichte. Der Vorgabewert von 400 sollte eine gute erste Annäherung für die meisten Modelle sein. Nach dem ersten Netz können Sie die Verfeinerungspunkte hinzufügen, um selektiv die erforderlichen Bereiche zu verfeinern.
- Netzkantenlänge Wenn dieses Optionsfeld aktiviert ist, wird die nicht verfeinerte Netzgröße durch den Wert für die Netzkantenlänge angegeben. Elemente in der Nähe der Verfeinerungspunkte haben Kanten, die kleiner sind als dieser Wert. Auch die Größe der internen Elemente aus diesem Wert kann aufgrund der Glättung und der entsprechenden Verwendung der vorhandenen Knoten variieren. Dieser Parameter ist eine Alternative zum Festlegen der Größe der nicht verfeinerten Elemente, indem Sie die Dichte angeben.
Erweitert
- Winkel: Geben Sie den minimalen Winkel für die Unterteilung von Bogen, Splines und NURB-Kurven ein. Geschwungene Kanten werden basierend auf dem angegebenen Winkel geteilt, wenn sich dadurch kleinere Elemente als die Standardnetzgröße ergeben. Dies ermöglicht eine höhere Netzdichte in scharfen Kurven, wo wahrscheinlich Spannungskonzentrationen auftreten. Der Bereich innerhalb des Kreises (oder der Kreis, der dem erweiterten Bogen entspricht) ist mit der gleichen Netzdichte wie der Kreis selbst vernetzt. Ein Übergangsbereich um die Kurve herum lässt das Netz geometrisch von der Kante der Kurve zum standardmäßigen nicht verfeinerten Netz hin wachsen.
- Geometrisches Verhältnis: Das geometrische Verhältnis definiert das ungefähre Größenverhältnis benachbarter Elemente. Dieser Befehl ermöglicht Ihnen das Ändern des geometrischen Ausdehnungsverhältnisses des Netzgenerators. Dieses Verhältnis wird verwendet, um zu bestimmen, wie schnell ein feines Netz zur nicht verfeinerten Dichte übergeht. Ein Wert nahe 1 ergibt einen langsamen Übergang von Bereichen mit höherer Dichte zur niedrigen Dichte. Wenn sich der Wert erhöht, erfolgt der Übergang schneller.
- Flicktoleranz (Faktor): Dieser Wert multipliziert mit der lokalen Netzgröße bestimmt den Bereich, in dem der 2D-Netzgenerator nach Knoten in der Nähe sucht. Dies wird verwendet, um zu bestimmen, ob eine Verbindung zu einem nahe gelegenen Knoten geschlossen werden soll und ob nach sich kreuzenden Linien aufgrund von nahe gelegenen Knoten gesucht werden soll. Bei höheren Werten wird der Algorithmus stabiler, kann jedoch zu Elementen mit hohen Seitenverhältnissen (bis zum Flicktoleranzfaktor) führen. Der Standardwert ist 4. Typische Werte liegen zwischen 2.0 und 10.0.
- Verfeinerungsfaktor: Der Verfeinerungsfaktor wird verwendet, um die Netzgröße --- besonders die Verfeinerungspunkte --- schnell zu ändern, ohne dass jedes Element bearbeitet werden muss. Die globale Elementkantenlänge und die Verfeinerungspunktfaktoren (basierend auf der Netzgröße) werden durch diese Eingabe geteilt. Nur ganze Zahlen sind zulässig.
Toleranz
- Automatisch: Der automatische Toleranzwert definiert den maximalen Abstand zwischen zwei Punkten, die als gleicher Punkt betrachtet werden.
- Angegebene Toleranz: Mit diesem Befehl können Sie die Toleranz ändern, die vom automatischen Netzgenerator verwendet wird, um zu bestimmen, ob die Endpunkte der Randelemente den gleichen Punkt darstellen. In der Regel sollte dies auf Automatisch eingestellt werden, damit der Vernetzungsalgorithmus einen geeigneten Wert berechnet. Wenn der 2D Netzgenerator Brüche in der Umgrenzung meldet, können Sie versuchen, die Toleranz anzupassen, damit der Netzgenerator weniger kritisch vorgeht.
Erstellen des 2D-Netzes
Klicken Sie auf Anwenden, um das Netz zu erstellen.
Wenn der Netzgenerator einen Fehler erkennt --- wie z. B. einen Bruch im Skizzenumriss oder überlappende Linien auf der gleichen Bauteilnummer --- wird gemeldet, dass das Drahtmodell keine geschlossene Fläche umschließt. Er markiert den problematischen Bereich des Modells durch rote Dreiecke. Siehe Abbildung 1. Die roten Dreiecke werden entfernt, nachdem die Skizze korrigiert und das 2D-Netz erfolgreich erstellt wurde. (Wenn mehrere Teile Probleme haben, identifiziert der Netzgenerator das Problem im ersten Teil. Nachdem Sie es korrigiert haben und erneut versuchen, das Netz zu generieren, erkennt der Netzgenerator das nächste Problem usw.). Weitere Informationen finden Sie in der Einführung mit Beispielen von richtigen und falschen Skizzen für die 2D-Vernetzung.

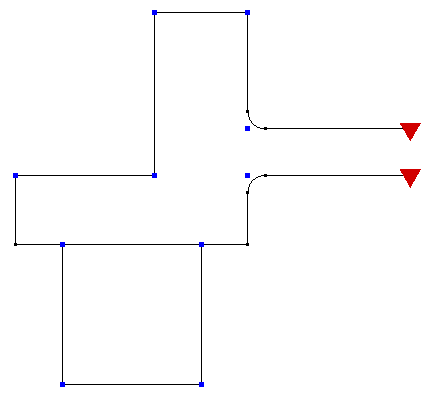

Abbildung 1: Skizze mit zwei Bauteilen, deren 2D-Netzerstellung fehlschlägt
Im oberen Teil fehlt ein Liniensegment auf der rechten Seite.
Die rote Dreiecke markieren die Problembereiche im Drahtmodell.
