Die Steuerelemente im Abschnitt Linearisierungssteuerelemente werden zum Definieren der Spannungs-Klassifizierungslinie (SCL) für Ihr Modell verwendet.
Was ist eine Spannungs-Klassifizierungslinie (SCL)?
- Eine Spannungs-Klassifizierungslinie ist eine gerade Linie, die sich von der freien Oberfläche zur freien Oberfläche eines Materials erstreckt. In anderen Worten wird eine Spannungs-Klassifizierungslinie in der Regel durch die Dicke eines bestimmten Bereichs eines Volumenkörpers gezeichnet. Im Allgemeinen müssen die Enden dieser Linie nicht mit den FEM-Knoten übereinstimmen.
Knoten 1: In diesem Feld geben Sie den Knoten an, der der erste Endpunkt Ihrer Spannungs-Klassifizierungslinie sein wird. Wenn Sie die Optionsschaltfläche neben Knoten 1 aktivieren, können Sie mit der rechten Maustaste auf einen Knoten im Anzeigebereich klicken, um einen Knoten grafisch auszuwählen. Sie können eine Abfrage durchführen: Knoten und Begrenzungsbedingungen: Befehl Abrufen in der Ergebnisanzeige zum Bestimmen der Knotenanzahl eines gewählten Knotens.
Knoten 2: In diesem Feld geben Sie den Knoten an, der der zweite Endpunkt Ihrer Spannungs-Klassifizierungslinie sein wird. Wenn Sie die Optionsschaltfläche neben Knoten 2 aktivieren, können Sie mit der rechten Maustaste auf einen Knoten im Anzeigebereich klicken, um einen Knoten grafisch auszuwählen. Sie können eine Abfrage durchführen: Knoten und Begrenzungsbedingungen: Befehl Abrufen in der Ergebnisanzeige zum Bestimmen der Knotenanzahl eines gewählten Knotens.
Abschnitt Senkrechte Richtung: Die Spannungswerte entlang der Spannungs-Klassifizierungslinie werden als sechs Spannungstensoren zurückgegeben. Daher müssen Sie die drei senkrechten Richtungen festlegen, für die diese Tensoren berechnet werden. Diese Achsen werden als T-, N- und H-Achsen bezeichnet. Die T-Achse wird durch die Spannungs-Klassifizierungslinie festgelegt.
- Wenn die Option N-Achse festlegen ausgewählt ist, bestimmt eine Linie senkrecht zur T-Achse, die durch den Referenzpunkt (im Anzeigebereich als Ref bezeichnet) verläuft, die N-Achse. Die H-Achse wird als Achse senkrecht zur T- und N-Achse definiert.
- Wenn die Option H-Achse festlegen ausgewählt ist, bestimmt eine Linie senkrecht zur T-Achse, die durch den Referenzpunkt (im Anzeigebereich als Ref bezeichnet) verläuft, die H-Achse. Die N-Achse wird als Achse senkrecht zur T- und H-Achse definiert.
- Der Referenzpunkt wird in den Feldern X, Y und Z unter den Optionen N-Achse festlegen und H-Achse festlegen definiert.
- Sie können die Option T-Achse invertieren zum Umkehren der Richtung der positiven T-Achse verwenden.

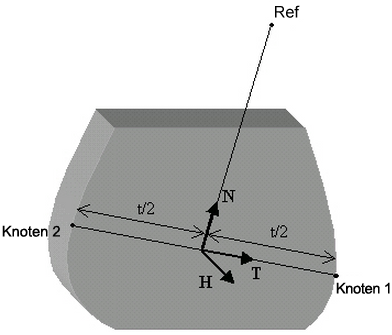

Die folgende Abbildung zeigt die Konfiguration der lokalen Achse, wenn die Option N-Achse festlegen ausgewählt ist.
