Spannungs-Linearisierung

Verwenden Sie die Spannungs-Linearisierungs-Benutzeroberfläche, um die Werte aller sechs globalen Spannungstensoren entlang einer Linie anzuzeigen, die durch zwei beliebige Knoten in Ihrem Modell definiert wird. Auf diese Benutzeroberfläche greifen Sie über Ergebniskonturen Andere Ergebnisse Spannungs-Linearisierung in der Ergebnisanzeige zu, nachdem eine statische Spannungsanalyse mit linearen Materialmodellen durchgeführt wurde. Spannungs-Linearisierung ist nur für Quaderelemente, Tetraederelemente und 2D-Elemente verfügbar. Der folgende Bildschirm wird angezeigt, wenn dieser Befehl ausgeführt wird.

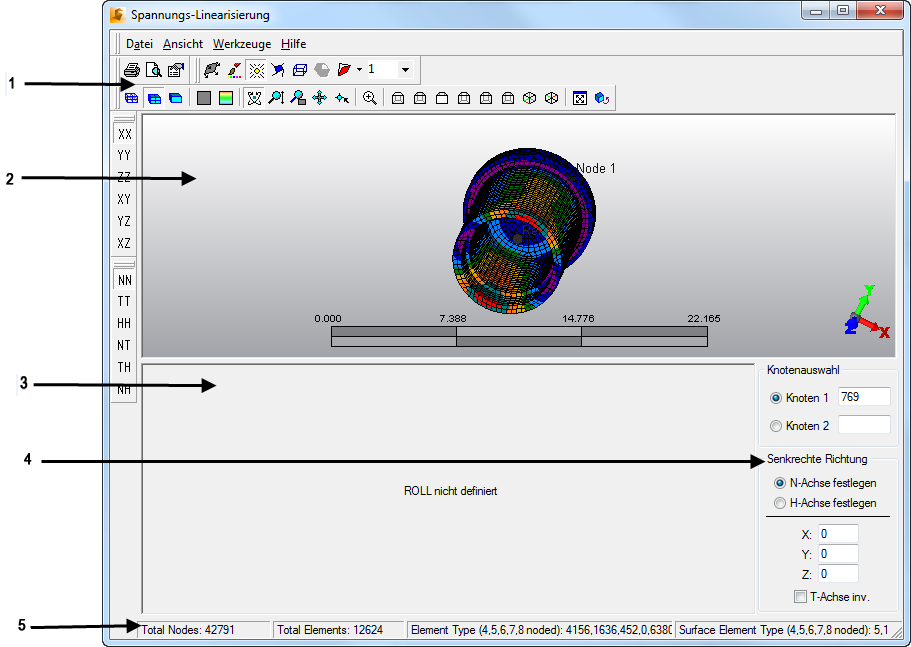

Die Hauptbereiche des oben genannten Bildschirms sind wie folgt.

1. Werkzeugleisten - Informationen zu den Funktionen, die über die einzelnen Schaltflächen ausgeführt werden können, finden Sie unter Werkzeugleisten-Definitionen.
2. Anzeigebereich - In diesem Bereich wird das Modell mit den Spannungstensorenergebnissen angezeigt, die durch die Werkzeugleisten angegeben werden. Klicken Sie mit der rechten Maustaste auf zwei Knoten, um die Linie zu definieren, entlang der die Spannungsergebnisse linearisiert werden.
3. Diagrammbereich - In diesem Bereich wird ein Diagramm der Spannungsergebnisse entlang der definierten Spannungsklassifizierungslinie (Stress Classification Line, SCL) angezeigt. Dieser Bereich ist nur aktiv, nachdem eine SCL definiert wurde. Weitere Informationen zu den Funktionen, die in diesem Bereich ausgeführt werden können, finden Sie unter Diagrammbereich.
4. Linearisierungssteuerung - Die Steuerelemente in diesem Abschnitt werden verwendet, um die Ausrichtung der SCL, entlang der die Spannung linearisiert wird, zu definieren. Weitere Informationen finden Sie unter Linearisierungssteuerung.
5. Statusleiste - Diese Leiste enthält die Statistiken des Modells.

Anmerkung: Die in der Spannungs-Linearisierung angezeigten Ergebnisse verwenden die Modelleinheiten. Das Aktivieren anderer Anzeigeeinheiten vor dem Zugriff auf Ergebniskonturen Andere Ergebnisse Spannung-Linearisierung hat keine Auswirkungen auf die Ergebnisse.
