Ändern von Elementen

Alle hier dargestellten Befehle befinden sich in der Gruppe ÄNDERN.

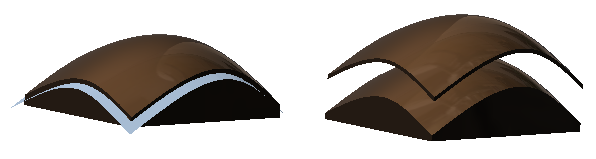

Stutzen

Verwenden Sie ÄNDERNStutzen, um eine Oberfläche oder einen Flächenverbund zu stutzen.

Befehlsübersicht:

• Cursor-basierte QuickInfos führen Sie durch den Prozess.
• Werkzeug Stutzen muss die zu stutzende Oberfläche schneiden.

Dehnen

Verwenden Sie ÄNDERNDehnen, um eine Fläche oder Oberfläche zu dehnen.

Befehlsübersicht:

• Cursor-basierte QuickInfos führen Sie durch den Prozess.
• Verwenden Sie die Manipulatoren und Eingabefelder des Dialogfelds, um den Wert für Abstand einzurichten.

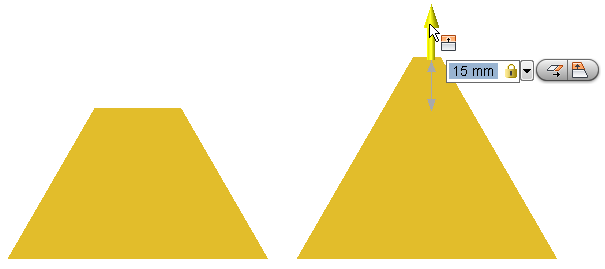

Dehnungstyp: Natürlich Dehnungsrichtung: Ausgerichtet

Dehnungstyp: Natürlich Dehnungsrichtung: Nicht ausgerichtet

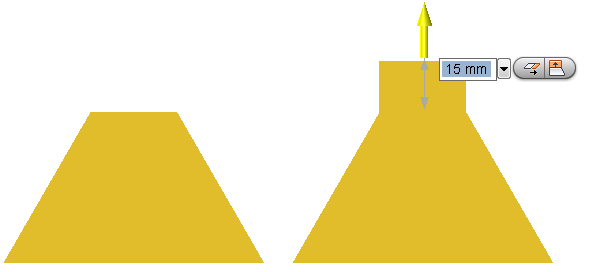

Dehnungstyp: Lotrecht

Heften

Verwenden Sie ÄNDERNHeften, um Kanten einzelner Oberflächen und Flächenverbunde zu verbinden.

Befehlsübersicht:

• Cursor-basierte QuickInfos führen Sie durch den Prozess.
• Oberflächen von Flächenkanten müssen dieselbe Größe und Form aufweisen und einander berühren.
• Verwendet ausgewählte Körper und erstellt einen Flächenkörper.
• Kanten innerhalb des Gelenks Toleranz werden in Grün angezeigt.
• Erweitern Sie die Tabelle Aufgetrennte Kanten, und klicken Sie sich durch die Einträge, um die Lücken anzuzeigen.

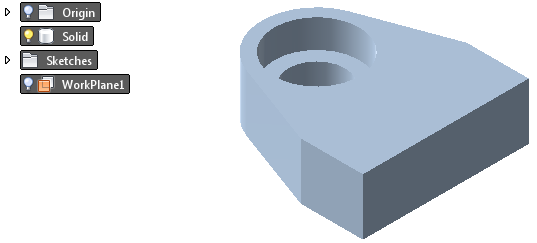

Dieses Modell verfügt über einen Flächenverbund und eine Oberfläche.

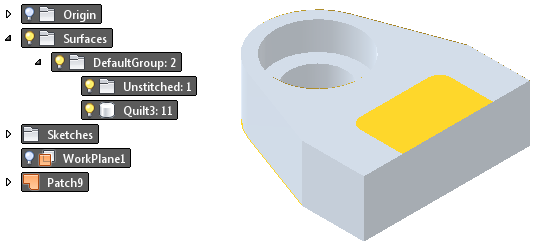

Nach dem Heften bilden der Flächenverbund und die Oberfläche einen Volumenkörper.

Lösen

Verwenden Sie ÄNDERNLösen, um einen Flächenkörper in einzelne Flächenkörper aufzuteilen.

Befehlsübersicht:

• Cursor-basierte QuickInfos führen Sie durch den Prozess.
• Körper werden an verbundenen Kanten getrennt.
• Kette auswählen ermöglicht die automatische Auswahl tangential verbundener Flächen.

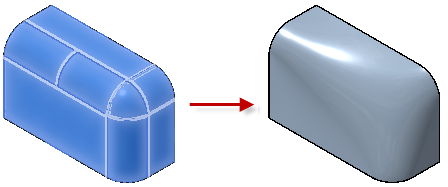

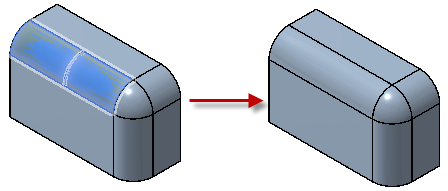

Zusammenführen mehrerer Flächen

Verwenden Sie die Option Zusammenführen, um mehrere Flächen oder Oberflächen durch eine Oberfläche zu ersetzen. Diese Option wird in der Regel verwendet, um importierte Modelle mit zusätzlichen Flächen zu reparieren oder um ein Modell zu Analysezwecken zu vereinfachen.

Verwenden Sie ÄNDERNZusammenführen, um mehrere Oberflächen durch eine einzelne Oberfläche zu ersetzen.

Befehlsübersicht:

• Cursor-basierte QuickInfos führen Sie durch den Prozess.
• Kette auswählen ermöglicht die automatische Auswahl tangential verbundener Flächen.

Fläche teilen

Verwenden Sie ÄNDERNTeilenFläche teilen, um Flächen zu teilen.

Befehlsübersicht:

• Cursor-basierte QuickInfos führen Sie durch den Prozess.
• Sie können Oberflächen, Arbeitsebenen oder Skizziergeometrie als Teilungswerkzeug auswählen. Skizziergeometrie wird auf die Zielflächen projiziert.
• Mit Teilungswerkzeug dehnen wird das Werkzeug gedehnt, um die Zielflächen vollständig zu schneiden.
• Verwenden Sie Projektfläche zum Projizieren der von Ihnen ausgewählten Teilungswerkzeug-Fläche auf die zu teilende Fläche.
  • Wählen Sie ProjekttypNächstliegender Punkt aus, um die Projektionsrichtung als kürzesten Abstand zwischen der Teilungswerkzeug-Fläche und der Zielfläche zu definieren.
  • Wählen Sie ProjekttypEntlang eines Vektors aus, um die Projektionsrichtung durch Auswahl einer Kante, Fläche oder Achse zu definieren. Diese Option führt zu mehreren Unterteilungen, wenn der Vektor eine Zielfläche an mehreren Stellen schneidet.
