El Catálogo de elementos estructurales contiene especificaciones para tipos y tamaños diferentes de formas estructurales estándar. Puede examinar el catálogo, seleccionar una forma y crear un estilo de elemento estructural que contenga la forma seleccionada. Cuando se crea un elemento estructural con el estilo, el estilo proporciona la forma del elemento.
Organización del Catálogo de elementos estructurales
El panel izquierdo del Catálogo de elementos estructurales contiene formas estructurales estándar organizadas en una vista en árbol similar al Explorador de Windows
. Diversas especificaciones estándar del sector se organizan en el árbol primeramente según las unidades métricas o imperiales y después según el material.

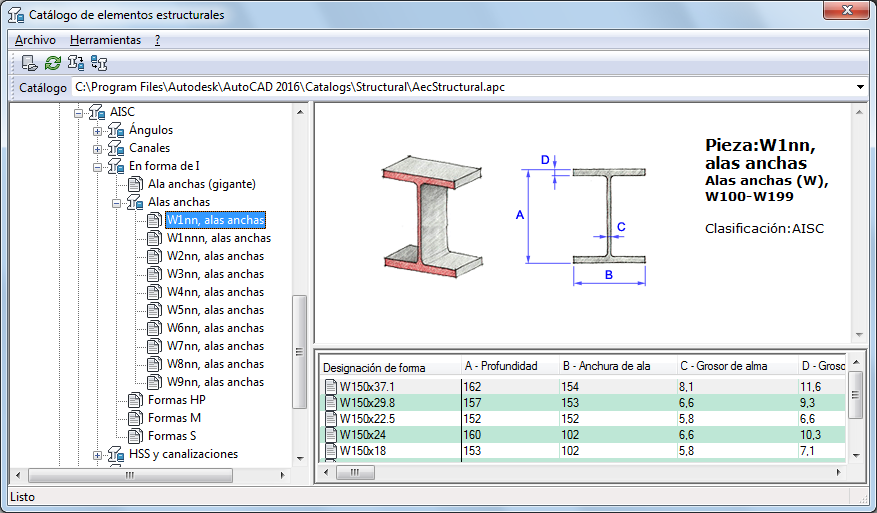

Catálogo de elementos estructurales
Examen del catálogo
Es posible abrir todos los niveles del panel en árbol debajo de una unidad y material para ver los tipos de forma estructural diferentes disponibles en el catálogo. Al seleccionar un tipo de forma en la vista en árbol, se muestra una vista previa de la forma con sus cotas en el panel superior derecho. Todos los tamaños disponibles del tipo de forma se muestran en el panel inferior derecho.
Si tiene un elemento estructural en un dibujo con un estilo creado en el catálogo, puede buscar la forma de catálogo contenida en ese estilo a partir del elemento.
Creación de estilos de elemento estructural a partir de formas del catálogo
Cuando se crea un estilo de elemento estructural en el catálogo, las cotas de la forma del catálogo que se seleccione definen y almacenan la forma en el estilo.
Por ejemplo, las cotas de la viga de acero seleccionada en la ilustración anterior incluye su profundidad (pro), la anchura de ala (bf), el grosor de ala (ft) y el grosor de alma (tw). Cuando se crea un estilo, estas cotas crean la forma siguiente que se almacena en el estilo.

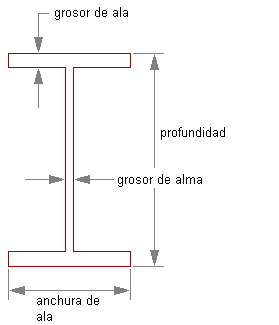

Parámetros de sección transversal de forma estructural de ala ancha
Cuando crea una viga en el dibujo con este estilo, el estilo proporciona la forma de la viga. Al crear la viga se determina la longitud, los desfases inicial y final, la justificación y la rotación.
Contenido del Catálogo de elementos estructurales
Cuando se muestra el Catálogo de elementos estructurales, un archivo de catálogo predeterminado, AecStructural.apc, proporciona el contenido del catálogo. Este archivo se encuentra en C:\Archivos de programa\AutoCAD Architecture <version>\Catalogs\Structural.
En el futuro, quedarán disponibles en el sitio web de Autodesk más archivos de catálogo que podrá abrir en el catálogo, o podrá crear sus propios archivos de catálogo.
