Puede agregar tantos planos de recorte como desee a un elemento estructural. Al agregar un plano de recorte a uno o varios elementos estructurales, se define la posición del plano de recorte con relación al elemento estructural que se recorta.
Al definir planos de recorte, puede:
- Definir la posición del plano de recorte en relación con el punto inicial o final del eje extruido del elemento.
- Desfasar el plano de recorte en la dirección X para mover el origen del plano de recorte a lo largo del eje extruido del elemento.

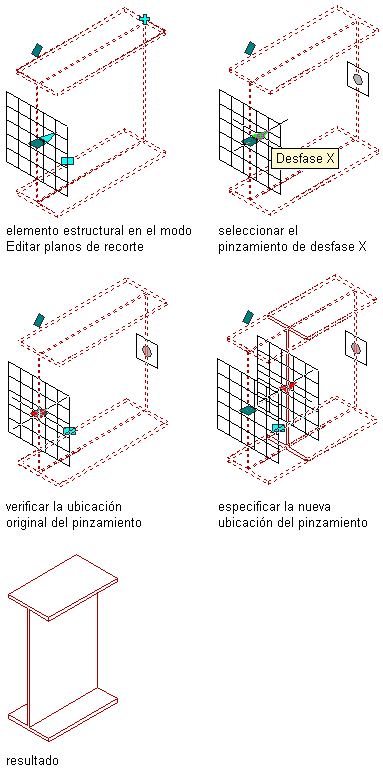

Desfase de un plano de recorte en la dirección X
- Desfase el plano de recorte en las direcciones Y y Z para mover el origen del plano de recorte en perpendicular al eje extruido del elemento en las direcciones Y o Z.
- Gire el plano de recorte sobre su eje Y para especificar un ángulo para el plano de recorte.
Rotación de un plano de recorte sobre su eje Y
- Gire el plano de recorte sobre su eje Z para especificar un ángulo para el plano de recorte.

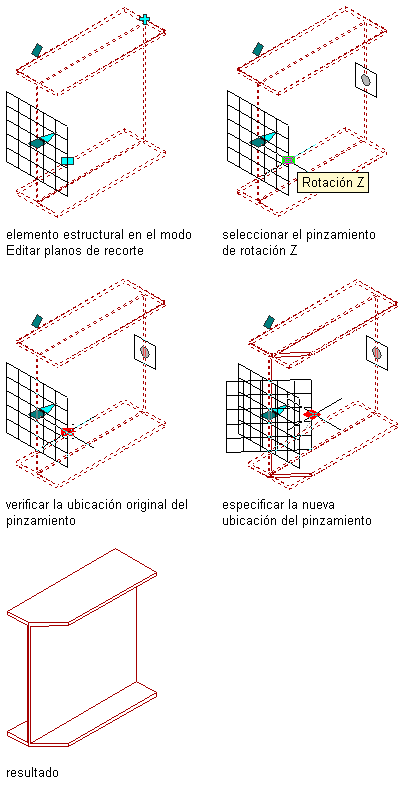

Rotación de un plano de recorte sobre su eje Z
- Seleccione el elemento estructural que desee modificar.
- Seleccione la
.
- Pulse Agregar
. - Especifique parámetros para colocar el plano de recorte:
Si desea... Entonces... desfasar el plano de recorte desde el punto inicial o final del elemento seleccione Inicio o Final en Desfase. desfasar el plano de recorte en la dirección X a lo largo del eje extruido del elemento escriba un valor X para Desfase. desfasar el plano de recorte en las direcciones Y e Z para colocar el plano de recorte perpendicular el eje extruido del elemento escriba valores Y y Z para Desfase. girar el plano de recorte sobre su eje Y o Z escriba valores Y y Z para Rotación. - Para copiar un plano de recorte, selecciónelo y pulse Copiar.
- Siga agregando planos de recorte y pulse Aceptar.
