Utilice este procedimiento para desfasar un elemento estructural desde el punto inicial o final de su ruta. Puede eliminar o cambiar desfases existentes, o agregar nuevos desfases al punto inicial o final de un elemento estructural. También puede cambiar los desfases inicial y final del elemento estructural en la paleta Propiedades.
- Seleccione el elemento estructural.
- Seleccione un pinzamiento de desfase inicial, desplácelo hasta que se muestre el valor de desfase inicial deseado y pulse una vez.
Un valor de desfase inicial positivo acorta el elemento en su eje (ruta), mientras que un valor negativo lo alarga.

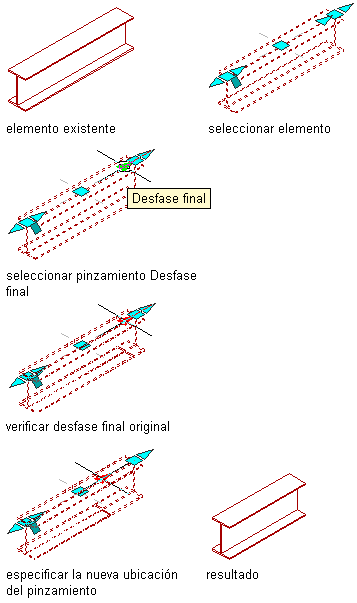

Cambio del desfase final de un elemento estructural de viga mediante pinzamientos
- Seleccione un pinzamiento de desfase final, desplácelo hasta que se muestre el valor de desfase final deseado y pulse una vez.
Un desfase final positivo alarga el elemento en su eje, mientras que un desfase negativo lo acorta.
Después de seleccionar un pinzamiento, también puede escribir un valor para aumentar o reducir el desfase inicial o final del elemento estructural.
