Para editar la línea de cubierta o de suelo de muros

Utilice este procedimiento para editar la geometría de la línea de cubierta o de suelo de un muro:

• Agregue, modifique o elimine hastiales.
• Agregue, modifique o elimine peldaños.
• Proyecte la línea de cubierta o la línea de suelo en una polilínea o en otros objetos, como cubiertas, losas para cubierta, losas y escaleras.
• Cree condiciones personalizadas de la línea de cubierta o de suelo agregando y ajustando vértices y bordes.
• Invertir la línea de cubierta o de suelo del muro sin invertir este último.
• Eliminar todos los cambios efectuados en la línea de cubierta o de suelo del muro.

También puede editar la línea de cubierta y la línea de suelo en la hoja de trabajo Línea de cubierta/suelo de la paleta Propiedades.

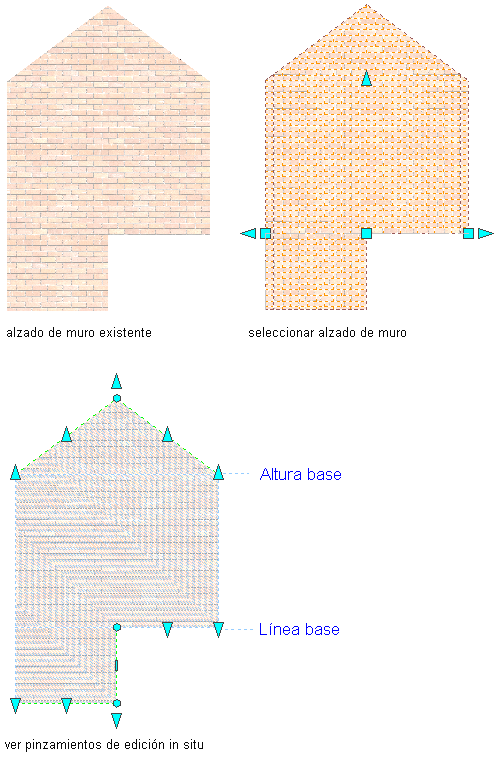

Visualización de los pinzamientos de edición in situ para alzados de muro

Nota: Si desea proyectar la línea de cubierta o de suelo en una polilínea, dibuje la polilínea antes de comenzar este procedimiento.

1. Seleccione el muro que tenga la línea de cubierta o suelo que desee cambiar.
2. Seleccione la ficha Murogrupo Modificarmenú desplegable Línea de cubierta/sueloEditar in situ.

   Se crea un perfil temporal que permite editar la geometría de las líneas de cubierta y de suelo.

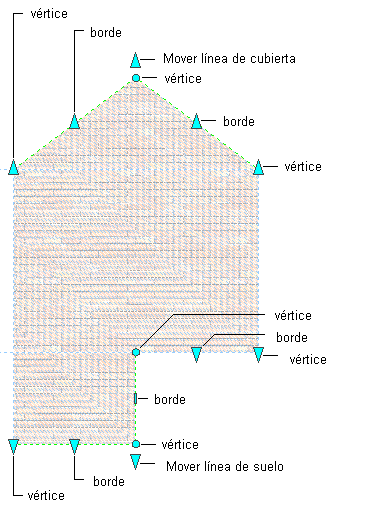

   Pinzamientos de edición in situ en elevaciones de muro

3. Nota: Tras realizar una tarea de edición, quizá sea necesario volver a seleccionar el perfil para efectuar otra tarea de edición.
   Edite el perfil:

   Si desea...	Entonces…
   agregar un hastial a la línea de cubierta o de suelo	seleccione el perfil y elija la ficha Editar in situgrupo PerfilAgregar hastial. Seleccione la línea de suelo o de cubierta.
   agregar un peldaño a la línea de cubierta o de suelo	seleccione el perfil y elija la ficha Editar in situgrupo PerfilAgregar peldaño. Seleccione la línea de suelo o de cubierta.
   cambiar la forma de la línea de cubierta o de suelo	seleccione el perfil y utilice los pinzamientos de mover línea de cubierta, mover línea de suelo, vértice y borde para ajustar la forma.
   agregar vértices a la línea de cubierta o de suelo	seleccione el perfil y elija la ficha Editar in situgrupo PerfilAgregar vértice. Seleccione un punto para cada vértice nuevo y pulse Intro.
   eliminar vértices de la línea de cubierta o de suelo	seleccione el perfil y elija la ficha Editar in situgrupo PerfilEliminar vértice. Seleccione los vértices que desee eliminar y pulse Intro.
   proyectar la línea de cubierta o de suelo en una polilínea	seleccione el perfil y elija la ficha Editar in situgrupo PerfilProyectar a polilínea. Seleccione la línea de suelo o de cubierta y designe la polilínea. Pulse Intro para mantener la geometría o escriba s (Sí) para borrarla.
   proyectar la línea de cubierta o de suelo en otro objeto, como una cubierta o escalera	seleccione el perfil y elija la ficha Editar in situgrupo PerfilProyección automática. Seleccione la línea de suelo o de cubierta y designe el objeto.
   invertir la línea de suelo o de cubierta	seleccione el perfil y elija la ficha Editar in situgrupo PerfilInvertir. Seleccione la línea de suelo o de cubierta.
   restablecer la línea de cubierta a la altura base o la línea de suelo a la línea base del muro	seleccione el perfil y elija la ficha Editar in situgrupo PerfilEliminar. Seleccione la línea de suelo o de cubierta.

   Nota: Para agregar un hastial o peldaño a una línea de cubierta o de suelo que se ha editado, primero utilice la herramienta Eliminar para eliminar la condición de línea de cubierta o de suelo existente.
4. Guarde o descarte los cambios:

   Si desea...	Entonces…
   restablecer la forma que tenían la línea de cubierta y la línea de suelo antes de su modificación	seleccione la ficha Editar in situgrupo EdicionesCancelar.
   guardar los cambios	seleccione la ficha Editar in situgrupo EdicionesFinalizar. El muro utiliza el perfil editado para definir su geometría.
