Visualización

Aplique encuadre y zoom en un dibujo y controle el orden de los objetos solapados.

La forma más fácil de cambiar las vistas guardadas es mediante la rueda del ratón.

• Amplíe o reduzca girando la rueda.
• Encuadre una vista en cualquier dirección manteniendo pulsada la rueda y moviendo a continuación el ratón.
• Aplique zoom a la extensión del modelo pulsando la rueda dos veces.

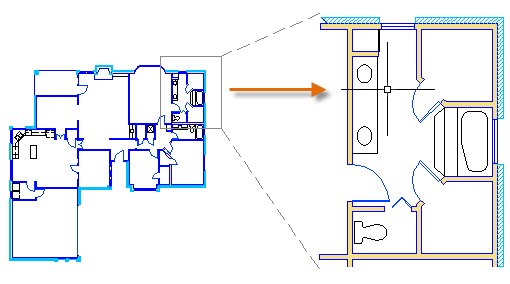

Consejo: Al ampliar o reducir el zoom, la ubicación del cursor es importante. Puede considerar el cursor como una lupa. Por ejemplo, si sitúa el cursor en el área superior derecha del plano de planta, tal y como se muestra a continuación, al aplicar el zoom, se amplía el vestuario sin cambiar la vista.

Nota: Si ya no puede aplicar zoom o encuadre, escriba REGEN en la ventana de comandos y pulse Intro. Este comando vuelve a generar la visualización del dibujo y restablece la extensión disponible para el encuadre y el zoom.

Objetos que se solapan

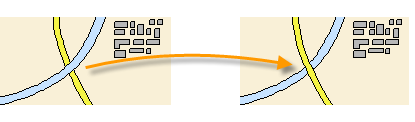

Si se crean objetos que se solapan entre sí, puede que tenga que cambiar los objetos que se muestran en la parte superior o delante de otros. Por ejemplo, si desea que la carretera amarilla cruce el río azul y no a la inversa, utilice el comando ORDENAOBJETOS para cambiar el orden de los objetos.

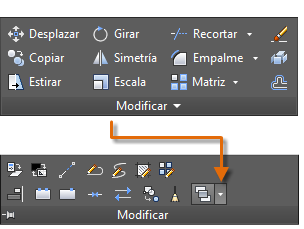

Se puede acceder a varias opciones de orden de objetos en el grupo Modificar de la cinta de opciones. Haga clic para expandir el grupo Modificar y, a continuación, en la flecha abajo, como se muestra a continuación.

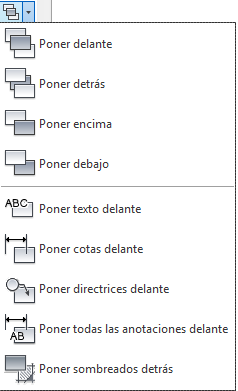

Entre las opciones de orden de objetos que se enumeran, se incluye el envío de todos los sombreados al fondo, de todo el texto al frente, etc.
