Permite especificar números de cable según se especifica en las propiedades del dibujo.
Buscar
Comando:
AEWIRENO

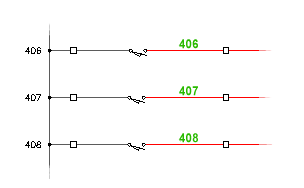

Los números de cable son bloques con atributos insertados en un objeto de cable de línea. Existen cuatro tipos de números de cable: normal, fijo, adicional y de señal. La aplicación AutoCAD Electrical asigna cada tipo de número de cable a la capa correspondiente. Se pueden asignar diferentes colores a estas capas.
AutoCAD Electrical procesa objetos de línea de cables en equipotenciales, e inserta o actualiza números de cables asociados a dichos objetos.
|
Para hacer |
Permite especificar el procesamiento de todos los cables o solamente de los cables sin etiquetar (nuevos). |
|
Modo de etiqueta de cable |
Permite especificar el uso del parámetro basado en referencia de línea o secuencial en el dibujo. |
|
Modificación de formato |
Permite especificar el formato de etiqueta de cable que se va a usar para modificar el formato definido en el cuadro de diálogo Propiedades del dibujo. |
|
Utilizar modificaciones de formato de capa de cables |
Permite modificar el formato de número de cable por defecto (establecido en la sección Capas del cuadro de diálogo Propiedades del dibujo |
|
Insertar como fijos |
Permite forzar todos los números de cables a fijos (no se actualizan si se vuelve a ejecutar un nuevo etiquetado de números de cable posteriormente). |
|
Señales de referencias cruzadas |
Permite actualizar el texto de referencias cruzadas en símbolos de origen y de destino de señal de cable. |
|
Actualizar base de datos (para señales) |
Permite actualizar la base de datos de símbolos de origen y de destino de señal de cable. |
|
Todo el proyecto |
Permite etiquetar o volver a etiquetar los cables en todo el proyecto. |
|
Designar cables individuales |
Permite etiquetar o volver a etiquetar los cables seleccionados solamente en el dibujo actual. |
|
Todo el dibujo |
Permite etiquetar o volver a etiquetar los cables en el dibujo actual. |
