Los números de cable son bloques con atributos insertados en un objeto de cable de línea. AutoCAD Electrical asigna cada tipo de número de cable a la capa correspondiente. Es posible asignar un color diferente a cada una de estas capas para poder diferenciarlas fácilmente. Existen cuatro tipos de números de cable:
|
Normal |
Los números de cable que se pueden actualizar libremente cuando vuelve a ejecutar el comando Insertar números de cable. |
|
Fijo |
Los números de cable que están fijos en el valor actual. No se actualizan con las siguientes ejecuciones del comando Insertar números de cable. |
|
Extra |
Copias extra del número de cable Normal o Fijo que se asignan a un equipotencial determinado. Un equipotencial tiene un número de cable Normal o Fijo (pero no ambos). No pueden existir varias copias extra del número de cable insertadas en diferentes posiciones del equipotencial. |
|
Borna/señal |
Números de cable para flechas de borna y de señal. |
Formatos de etiqueta de cable
AutoCAD Electrical utiliza el concepto de una cadena de formato de etiqueta de cable con parámetros sustituibles. Un parámetro reemplazable, %N, debe ser siempre parte de la cadena de formato del cable. Una cadena de formato típica sería simplemente este parámetro %N.
Los parámetros sustituibles para definir un formato de etiqueta de número de cable por defecto son:
|
%S |
Número de plano del dibujo |
|
%D |
Número de dibujo |
|
%G |
Nombre de capa de cables |
|
%N |
Número secuencial o basado en la referencia aplicado al componente |
|
%X |
Posición de carácter de sufijo para el etiquetado basado en referencia (no está presente = final de la etiqueta) |
|
%P |
Código de proyecto de estilo IEC (valor por defecto del dibujo) |
|
%I |
Código de "instalación" de estilo IEC (por defecto para el dibujo) |
|
%L |
Código de "posición" de estilo IEC (por defecto para el dibujo) |
|
%A |
Valor SEC de la lista de dibujos de proyecto para el dibujo activo |
|
%B |
Valor SUBSEC de la lista de dibujos del proyecto para el dibujo activo |
Ejemplos: Cables que comienzan en la línea de referencia "100" del plano "02" produce estas etiquetas de número de cable para los siguientes formatos:
|
%N |
número de cable = 100 |
|
W%N |
número de cable = C100 |
|
%S-%N |
número de cable = 02-100 |
|
%S%N |
número de cable = 02100 |
|
%S : %N |
número de cable = 02:100 |
Bloques de número de cable
- wd_wnh.dwg: número de cable horizontal
- wd_wnv.dwg: número de cable vertical
- wd_wch.dwg: copia de número de cable adicional horizontal
- wd_wcv.dwg: copia de número de cable adicional vertical
Se pueden encontrar en la biblioteca de símbolos de AutoCAD Electrical, \Users\Public\Documentos\Autodesk\Acade {versión}\Libs\{biblioteca}\.

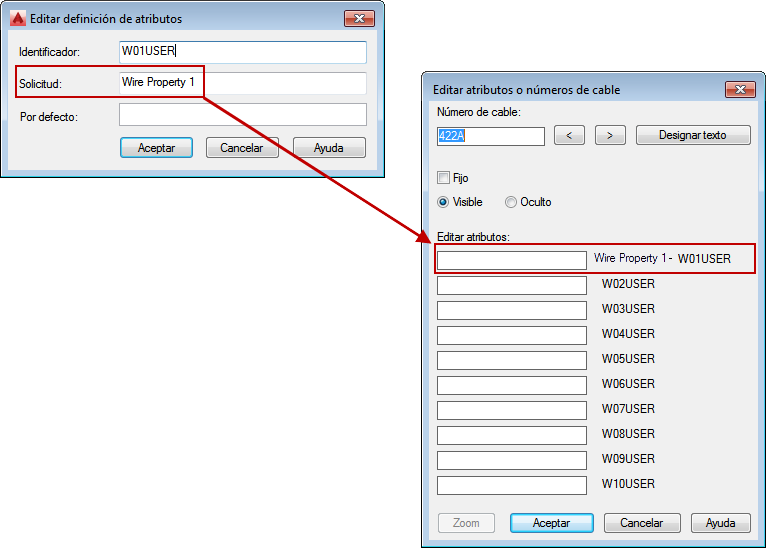

Los bloques de número de cable horizontal y vertical deben incluir un atributo WIRENO. Los bloques también pueden tener los atributos W01USER-W10USER, que se pueden utilizar para asignar varias propiedades al cable. Si desea definir valores de solicitud para cualquiera de los atributos W01USER-W10USER del bloque de número de cable, las solicitudes se deben incluir en la etiqueta cuando se edita el número de cable a fin de asignar valores.
Los valores de atributo W01USER-W10USER están disponibles como campos en los siguientes informes:
- Cables Desde/hasta
- Lista de cables de componentes
- Conector macho
- Plano de bornas
- Mangueras Desde/hasta
Los bloques de copias de número de cable debe tener un atributo WIRECOPY. Los atributos W01USER-W10USER no se utilizan en los bloques de copias de número de cable.
