Bornas de varios niveles

Defina una borna de varios niveles seleccionando un valor del catálogo adecuado.

Bornas de varios niveles

1. En el Gestor de proyectos, Lista de dibujos de proyecto, haga doble clic en AEGS02.dwg.
2. Haga clic en la ficha Esquemagrupo Editar componenteselemento desplegable Editar componentesEditar. Buscar

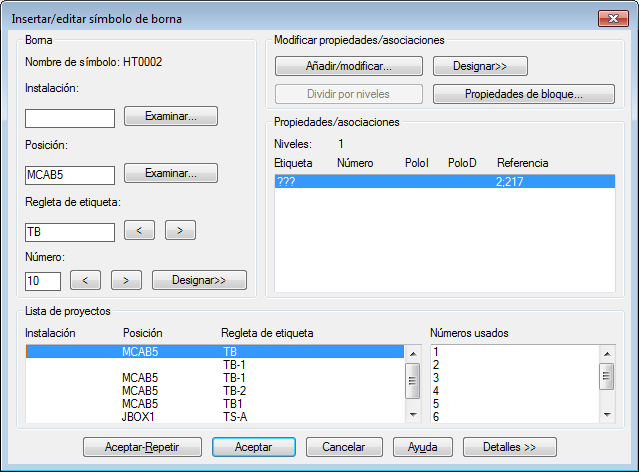

3. Seleccione la borna redonda en la separación 217. Aparece el cuadro de diálogo Insertar/editar símbolo de borna, en el que puede anotar las propiedades y asociaciones de borna.
4. En el cuadro de diálogo Insertar/editar símbolo de borna, en la sección Lista de proyectos, seleccione Regleta de etiqueta TB.
5. Introduzca en Ubicación: MCAB5 y en Número: 10.

6. Haga clic en Detalles >>.
7. En la sección Datos de catálogo, haga clic en Buscar.
8. En el cuadro de diálogo Explorador de catálogos, escriba la cadena de búsqueda SIEMENS MULTI-LEVEL 20AMPS.
9. Haga clic en .
10. Seleccione la pieza 8WA1 011-3JF16 y haga clic en Aceptar.

    El fabricante y la información del catálogo de la pieza seleccionada aparecen en la sección Datos de catálogo del cuadro de diálogo Insertar/editar símbolo de borna.

11. En el cuadro de diálogo Insertar/editar símbolo de borna, haga clic en Aceptar.
12. Haga clic en la ficha Esquemagrupo Editar componenteselemento desplegable Editar componentesEditar. Buscar
13. Seleccione la borna central entre las separaciones 217 y 218. Se muestra el cuadro de diálogo Insertar/editar símbolo de borna.
14. En el cuadro de diálogo Insertar/editar símbolo de borna, en la sección Lista de proyectos, seleccione Regleta de etiqueta TB.
15. Introduzca en Ubicación: MCAB5 y en Número: 11.
