Acerca de los proyectos electromecánicos

Enlace un proyecto de AutoCAD Electrical a un proyecto de Inventor para facilitar el intercambio de datos y la interoperabilidad.

El proyecto electromecánico integra las disciplinas mecánica y eléctrica para ofrecer una experiencia de diseño colaborativa y conectada para el desarrollo de productos, lo que permite trabajar en paralelo en un entorno en tiempo real. Puede conectar los proyectos de AutoCAD Electrical y de Inventor mediante la creación de un archivo de vínculo de electromecánica. Puede conservar el archivo de vínculo de electromecánica en una carpeta compartida en la red, a la que pueden acceder los usuarios de AutoCAD Electrical e Inventor. Una vez establecida la conexión, puede iniciar el intercambio de datos entre los diseños de AutoCAD Electrical e Inventor mediante la sincronización.

Los proyectos enlazados proporcionan la capacidad para:

• Asociar una representación esquemática 2D a un modelo 3D
• Sincronizar los datos de diseño del proyecto en tiempo real
• Ver las propiedades físicas como, por ejemplo, la longitud de cables de AutoCAD Electrical le ayudará a calcular la longitud real del cable.
• Ver atributos definidos por usuarios de Mechanical y compararlos con los atributos eléctricos definidos en AutoCAD Electrical le ayudará a alinear las propiedades de componente en las partes lógicas y físicas
• Exportar detalles de componentes, cables y conexiones al formato de Microsoft® Excel para generar informes rápidos
• Enrutar automáticamente cables y mangueras en Inventor según las conexiones definidas en AutoCAD Electrical

Para ver los datos de componentes y cables de los proyectos enlazados, y mantener los datos sincronizados, utilice:

• Ficha Vista de posición del Gestor de proyectos de AutoCAD Electrical
• Vista de posición en Inventor

Sincronización

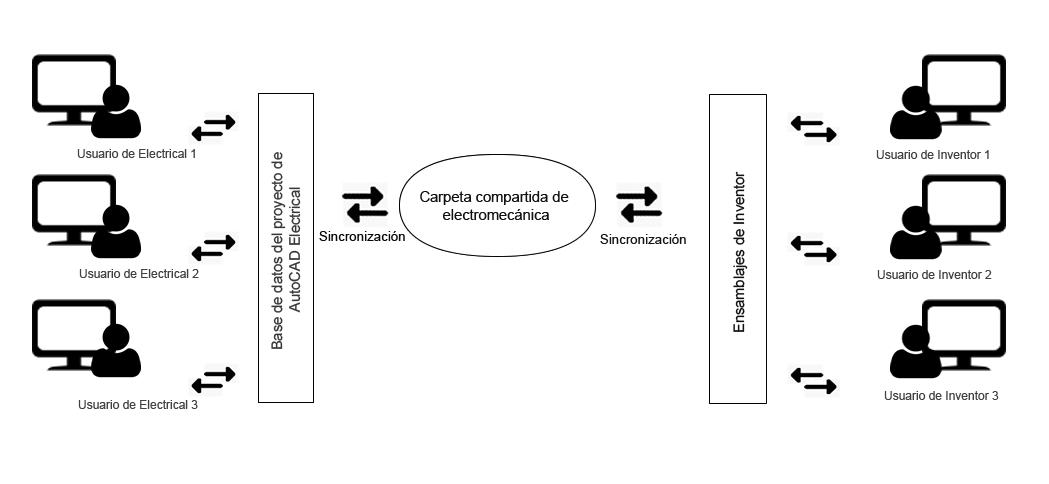

El proyecto electromecánico administra y mantiene la integridad de los datos entre los proyectos de AutoCAD Electrical e Inventor a través de la sincronización. La sincronización, en un proyecto de electromecánica, utiliza el enfoque de empujar y estirar durante el proceso de intercambio de datos. En el caso de los usuarios de AutoCAD Electrical, en primer lugar se extraen los datos de Inventor y se actualiza la vista en árbol; a continuación, los datos de AutoCAD Electrical pasan a Inventor. La sincronización falla cuando el usuario se desconecta de la red y la conexión con el archivo de enlaces se corta. Es posible continuar trabajando sin conexión en los archivos de dibujo y utilizar la ficha Vista de posición para administrar los componentes. El trabajo fuera de línea se puede sincronizar tras volver a establecer la conexión con el archivo de enlaces en la red.

Reutilizar

Cuando se trabaja en un entorno de colaboración conectado, es una práctica habitual reutilizar los proyectos existentes. El proyecto electromecánico enlazado se puede reutilizar mediante una operación Copiar proyecto: cree un nuevo archivo de enlaces electromecánicos para el proyecto copiado o corrija los datos del archivo de enlaces electromecánicos copiado.

almacén

En un entorno de diseño colaborativo, varios usuarios pueden trabajar en un proyecto simultáneamente. Autodesk Vault se puede utilizar para administrar proyectos electromecánicos. Cuando se trabaja con AutoCAD Electrical y Autodesk Vault, se aplica check-in a los proyectos electromecánicos enlazados o a dibujos individuales en una ubicación de Vault. Puede realizar otras tareas de almacén como aplicar check-out y actualizar desde el Gestor de proyectos si ha iniciado sesión en el almacén.
