Adición de números de cable

Agregue números de cable al diagrama de conectores.

Los números de cable son bloques o atributos insertados en un objeto de cable de línea. AutoCAD® Electrical asigna cada tipo de número de cable a la capa correspondiente. Es posible asignar un color diferente a cada una de estas capas para poder diferenciarlas fácilmente. La ubicación del número de cable se configura como en la línea en el cuadro de diálogo Propiedades del dibujo Números de cable.

Inserción de números de cable

1. Haga clic en la ficha Esquemagrupo Insertar cables/números de cableelemento desplegable Insertar números de cableNúmeros de cable. Buscar
2. En el cuadro de diálogo Etiquetado de cables, especifique los elementos siguientes:

   Modo de etiqueta de cable:  Secuencial

   Inicio:  100

3. Haga clic en Todo el dibujo.

   Los números de cable se insertan automáticamente en el dibujo que se inicia con el número 100.

4. Haga clic en la ficha Esquemagrupo Editar cables/números de cableDesplazar número de cable. Buscar
5. Responda a las solicitudes de la siguiente manera:

   Precise la posición del nuevo número de cable (selecciónela sobre cable):

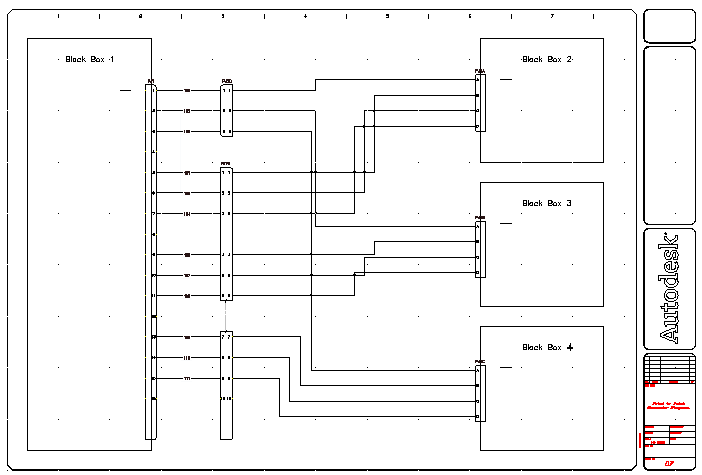

   Seleccione los cables más cercanos a la Caja negra 1 y haga clic con el botón derecho

   Nota: Puede alinear los números de cable mediante la herramienta Alinear.
