Modificación de conectores

Estire los conectores existentes y añada, mueva e intercambie polos de conectores.

La barra de herramientas Insertar conector contiene herramientas para modificar conectores y polos de conectores. También puede añadir, eliminar o desplazar los polos en el interior del conector.

Estiramiento de los conectores existentes

1. Haga clic en la ficha Esquemagrupo Editar componenteselemento desplegable Modificar conectoresEstirar conector. Buscar
2. Responda a las solicitudes de la siguiente manera:

   Precise el extremo del conector que desea estirar:  Seleccione la parte inferior de PJ1

   Precise el segundo punto de desplazamiento:

   Empuje el conector hacia la parte inferior de Caja negra 1


3. Repita este paso para PJ6, estirando la parte inferior del conector hacia abajo de modo que se iguale con PJ1.


Adición de polos de conectores

1. Haga clic en la ficha Esquemagrupo Editar componenteselemento desplegable Modificar conectoresAñadir polos de conectores. Buscar
2. Responda a las solicitudes de la siguiente manera:

   Seleccione un conector:   Seleccione PJ1

   Precise dónde desea insertar el nuevo polo o [Restablecer]<16>:  

   Seleccione 4 espacios debajo del polo 15 en PJ1, haga clic con el botón derecho y seleccione Intro

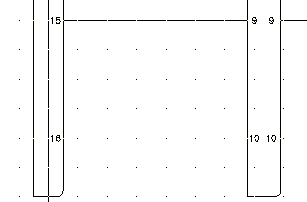

   El siguiente número de polo disponible (16) se insertará en el punto seleccionado.


3. Haga clic en la ficha Esquemagrupo Editar componenteselemento desplegable Modificar conectoresAñadir polos de conectores. Buscar
4. Responda a las solicitudes de la siguiente manera:

   Seleccione un conector: Seleccione PJ6

   Precise dónde desea insertar el nuevo polo o [Restablecer]<10>:

   Seleccione el polo nuevo 16 en PJ1 para insertar el polo 10 en línea con él, haga clic con el botón derecho y seleccione Intro


   Nota: Puede suprimir polos mediante la herramienta Suprimir polos de conectores. Seleccione el polo que desea suprimir y éste se eliminará automáticamente del conector.

Modificación de polos de conector

1. Haga clic en la ficha Esquemagrupo Editar componenteselemento desplegable Modificar conectoresDesplazar polos de conectores. Buscar
2. Responda a las solicitudes de la siguiente manera:

   Seleccione el polo de conector que desea desplazar:  Seleccione el polo 16 en PJ1

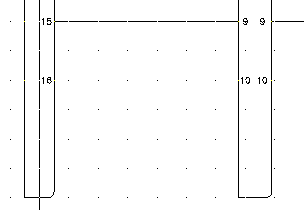

   Precise una nueva ubicación para el polo 16:  Seleccione dos espacios por encima de PJ1

   Seleccione el polo de conector que desea desplazar:  Seleccione el polo 10 en PJ6

   Precise una nueva ubicación para el polo 10:

   Seleccione el polo 16 en PJ1 para desplazar el polo 10 en línea con él y haga clic con el botón derecho


3. Haga clic en la ficha Esquemagrupo Editar componenteselemento desplegable Modificar conectoresIntercambiar polos de conectores. Buscar
4. Responda a las solicitudes de la siguiente manera:

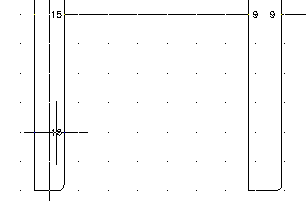

   Seleccione un polo de conector:  Seleccione el polo 16 en PJ1

   Seleccione el polo de conector con el que se va a intercambiar:  Seleccione el polo 12 en PJ1, pulse el botón derecho

5. Haga clic en la ficha Esquemagrupo Editar componenteselemento desplegable Modificar conectoresInvertir conector. Buscar
6. Responda a las solicitudes de la siguiente manera:

   Seleccione el conector que desea invertir:  Seleccione el conector en la línea superior, pulse el botón derecho


7. Haga clic en la ficha Esquemagrupo Insertar componenteselemento desplegable Insertar conectorInsertar conector. Buscar
8. En el cuadro de diálogo Insertar conector, especifique los elementos siguientes:

   Espaciado de polos:  1.0

   Número de polos:  2

   Espaciado fijo

   Lista de polos:  1

   Insertar todo

9. Haga clic en Detalles.
10. En la sección Tipo, seleccione Añadir línea de división.
11. En la sección Mostrar, configure los Polos a Lado de clavija.
12. Haga clic en Insertar.
13. Responda a las solicitudes de la siguiente manera:

    Especifique el punto de inserción o [Z=zoom, E=encuadre, X=intersección de cables, V=horizontal/vertical, TAB=cambiar]:

    Seleccionar para colocar el conector en la parte superior de la Caja negra 1

14. Haga clic en la ficha Esquemagrupo Editar componenteselemento desplegable Modificar conectoresGirar conector. Buscar
15. Responda a las solicitudes de la siguiente manera:

    Seleccione el conector que desea girar o [Retener]:

    Seleccione el conector nuevo, haga clic con el botón derecho y elija Intro.
