Inserción de números de cable basados en E/S

Permite insertar números de cable en función de la dirección de E/S que toque cada cable conectado con PLC.

Los números de cable se insertan con el formato especificado como números de cable fijos. Si posteriormente se ejecuta un nuevo etiquetado de los números de cable, los números fijos no cambian.

Nota: Si desea que una numeración de cables basada en E/S de PLC sea el valor por defecto automático de un dibujo, establézcalo en el cuadro de diálogo Propiedades del dibujo. Seleccione Buscar dirección de E/S de PLC al insertar.

Inserción de números de cable de E/S de PLC

1. Abra AEGS05.dwg.
2. Haga clic en la ficha Esquemagrupo Insertar cables/números de cableelemento desplegable Insertar números de cableE/S de PLC. Buscar

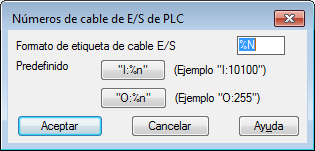

   Aparecerá el cuadro de diálogo Números de cable de E/S de PLC.



   El formato por defecto es %N, el número de dirección. El número de cable es el mismo que el número de dirección de E/S conectado.

3. Haga clic en I:%n para cambiar el formato de número de cable.

   De este modo, se añade un prefijo "I" a cada número de cable unido al módulo de entrada.

4. Haga clic en Aceptar.
5. Responda a las solicitudes de la siguiente manera:

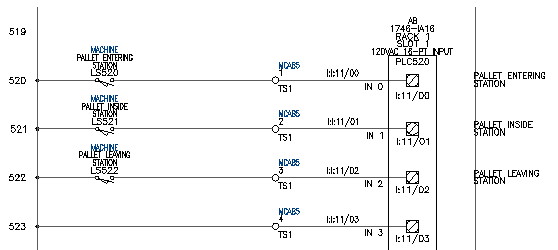

   Seleccione el módulo E/S que se va a procesar:  Seleccione cualquier punto del módulo de PLC

   Designe objetos:   seleccione todos los cables conectados que desee procesar y haga clic con el botón derecho del ratón



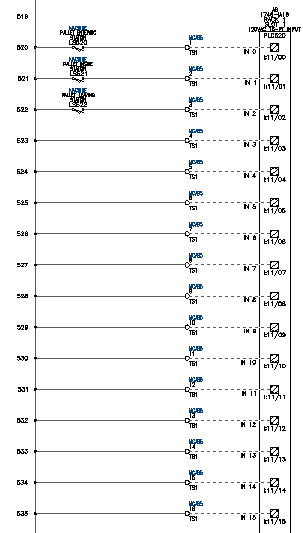

   Se insertarán los números de cable con el formato especificado. Si algunos de los puntos de E/S provocan un cortocircuito a otros puntos E/S, prevalecerá el último número de cable de punto para equipotencial común.
