Procedimiento para trabajar con números de cable

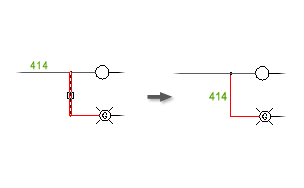

Desplazamiento rápido de los números de cable

1. Haga clic en la ficha Esquemagrupo Editar componenteselemento desplegable Modificar componentesDesplazamiento rápido. Buscar
2. Seleccione el número de cable que desea deslizar a lo largo de los cables conectados, o bien seleccione el trozo de cable para realizar el desplazamiento rápido de todo el cable, incluidos los componentes, a lo largo del bus. Puede realizar el desplazamiento rápido de una separación completa hacia arriba o abajo. Un rectángulo dibujado en los gráficos temporales indica los elementos seleccionados.
3. Desplace el cursor hasta la posición adecuada y haga clic con el botón del ratón.

   Los elementos se desplazan rápidamente y se conectan de nuevo.

Desplazamiento de un número de cable

Permite desplazar un número de cable existente a una posición seleccionada del mismo equipotencial.

Seleccione una ubicación en el segmento de cable para definir una nueva posición para el número de cable.

1. Haga clic en la ficha Esquemagrupo Editar cables/números de cableDesplazar número de cable. Buscar
2. Seleccione el segmento de cable donde desea volver a colocar el número de cable. No es necesario designar previamente el número de cable existente.

   El número de cable se desplazará automáticamente a la posición seleccionada.

Giro de un número de cable

1. Haga clic en la ficha Esquemagrupo Editar componenteselemento desplegable Modificar atributosGirar atributo. Buscar
2. Seleccione el texto del número de cable que se debe girar 90 grados de su orientación actual.

   Con cada clic del ratón, el texto del número de cable girará otros 90 grados en el sentido antihorario.

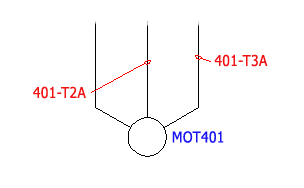

Desplazamiento del texto de número de cable con una directriz asociada

Permite insertar, modificar o contraer una directriz en un número de cable seleccionado.

Designe directamente el texto del número de cable y, a continuación, identifique la nueva posición. Haga clic con el botón derecho o pulse Intro para abandonar el comando.

1. Haga clic en la ficha Esquemagrupo Insertar cables/números de cableelemento desplegable Directriz de número de cableDirectriz de número de cable. Buscar
2. Seleccione el texto de número de cable.
3. Seleccione la nueva posición del número de cable. Haga clic con el botón derecho del ratón o pulse Intro para establecer la posición del número de cable.
   Nota: Puede escribir "C" en la solicitud de comandos para quitar la directriz volviendo el número a su posición original. Puede hacerlo inmediatamente después de insertar una directriz si determina que no la desea. También puede volver a ejecutar el comando si desea eliminar la directriz de números de cable existentes.

Desplazamiento del texto de número de cable sin una directriz

1. Haga clic en la ficha Esquemagrupo Editar componenteselemento desplegable Modificar atributosDesplazar/mostrar atributo. Buscar
2. Seleccione los atributos que desee desplazar y pulse Intro.

   Puede designar componentes de manera individual o mediante la creación de ventanas. Cada atributo se resaltará con un rectángulo dibujado a su alrededor.

3. Seleccione los puntos base y de inserción para el desplazamiento. El atributo seguirá el cursor y se desplazará automáticamente a la posición seleccionada.

   Los atributos permanecen asociados a las inserciones de bloque principal.

Nota: Procure no utilizar el comando DESPLAZAR de AutoCAD para cambiar la posición de un número de cable. Un número de cable inteligente de AutoCAD Electrical es un bloque invisible con un atributo de número de cable visible asociado. El punto de inserción X-Y del bloque deben encontrarse físicamente en el segmento de cable. Si se fuerza fuera del segmento durante el comando DESPLAZA de AutoCAD, AutoCAD Electrical ya no lo verá como enlazado al cable. Si desea utilizar comandos de AutoCAD para volver a colocar un número de cable, utilice PINZAMIENTOS para desplazar el atributo de número de cable o cualquier otro comando de edición de posición de atributos. Se cambia la posición del atributo de número de cable, pero no el punto de inserción de su bloque subyacente.

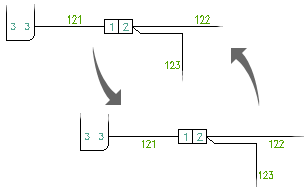

Intercambiar números de cable

Intercambia dos números de cable de equipotenciales independientes.

Seleccione los dos equipotenciales o elija el texto del número de cable existente.

1. Haga clic en la ficha Esquemagrupo Editar cables/números de cableelemento desplegable Modificar números de cableIntercambiar. Buscar
2. Seleccione el primer cable o número y, a continuación, seleccione el segundo.

   Los números de cable cambian de posición automáticamente.

Fijación de un número de cable

Permite desplazar un número de cable seleccionado a la misma posición en el lado opuesto del cable.

Seleccione cada número de cable para cambiarlo.

1. Haga clic en la ficha Esquemagrupo Editar cables/números de cableCambiar número de cable. Buscar
2. Seleccione el número de cable que desee reflejar.

   Todos los números de cable seleccionados se reflejan a lo largo del cable asociado.

Consejo: Utilice la herramienta Intercambiar número de cable en la línea para desplazar un número de cable desde encima/debajo del cable hasta la línea del mismo. Si el número de cable ya está en la línea, se desplaza a la posición definida en la ficha Propiedades del dibujo: números de cable.

Intercambio de la posición del número de cable

Permite cambiar el número de cable entre las propiedades de dibujo para situarlo encima o debajo en la línea.

Si el número de cable que selecciona está en la línea, pasa a estar arriba o abajo en función de las propiedades de dibujo. Si comienza arriba o abajo, el número de cable seleccionado cambiará a en la línea.

Nota: Si no hay espacio suficiente para que un número de cable se convierta en un número de cable en la línea, éste permanecerá como número de cable por encima o por debajo de la línea.

1. Pulse en la ficha Esquemagrupo Editar cables/números de cableIntercambiar número de cable en la línea. Buscar
2. Seleccione el número de cable que desee alternar. Puede seleccionar el número de cable o el propio cable.
3. Haga clic con el botón derecho del ratón para salir del comando.

Consejo: Utilice la herramienta Cambiar número de cable para cambiar un número de cable entre la posición encima o debajo del cable.
