Ejercicio 2: adición de patrones de sombreado entre perfiles

En este ejercicio, mostrará las regiones de desmonte y terraplén a lo largo de una alineación aplicando los patrones de sombreado entre los perfiles de composición y de superficie.

Los patrones de sombreado se pueden aplicar a áreas formadas por dos líneas de perfil. Los patrones de sombreado se aplican en el cuadro de diálogo Propiedades de visualización del perfil. Puede especificar el tipo de área o utilizar criterios de cubicación existentes. Los estilos de forma le permiten aplicar los patrones de sombreado y colores deseados a las áreas que ha definido.

Este ejercicio es la continuación de Ejercicio 1: edición del estilo de visualización del perfil.

Acceder a las propiedades de visualización del perfil

1. Abra Profile-5B.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.

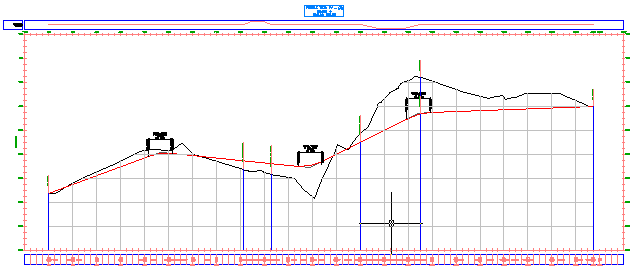

   Este dibujo es similar a los dibujos utilizados en los ejercicios anteriores de aprendizaje sobre perfiles. Este dibujo contiene una visualización del perfil adicional, la visualización de perfil PV - (3), que contiene un terreno existente y un perfil compuesto. Añadirá patrones de sombreado que resaltan las áreas de desmonte y terraplén entre los dos perfiles.


2. Haga clic en la rejilla de la visualización de perfil PV - (3) para seleccionar la visualización del perfil. Haga clic con el botón derecho del ratón. Haga clic en Propiedades de visualización del perfil.

Definir un sombreado de área de desmonte

1. En el cuadro de diálogo Propiedades de visualización del perfil, en la ficha Sombreado, haga clic en Área de desmonte.

   Se muestra el área Cut - (1) en la tabla Área de sombreado. Para Contorno superior, se asigna automáticamente el primer perfil de superficie en la lista. Para Contorno inferior, se asigna automáticamente el primer perfil compuesto en la lista.

2. En la columna Estilo de forma, haga clic en Estándar.
3. En el cuadro de diálogo Designar estilo de forma, seleccione Cut. Haga clic en Aceptar.
4. En el cuadro de diálogo Propiedades de visualización del perfil, haga clic en Aplicar.

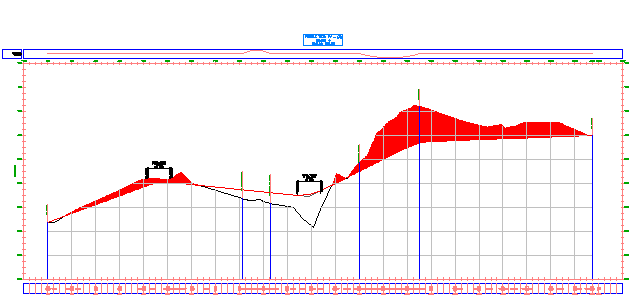

   El estilo de forma especificado se muestra en las áreas de desmonte entre los perfiles.



Definir un sombreado de área de terraplén

1. En el cuadro de diálogo Propiedades de visualización del perfil, en la ficha Sombreado, haga clic en Área de terraplén.

   Se muestra el área Fill - (1) en la tabla Área de sombreado. Para Contorno superior, se asigna automáticamente el primer perfil compuesto en la lista. Para Contorno inferior, se asigna automáticamente el primer perfil de superficie en la lista.

2. En la entrada Fill - (1), para Estilo de forma, haga clic en la entrada Estándar.
3. En el cuadro de diálogo Designar estilo de forma, expanda la lista de estilos de forma.

   No existe un estilo de terraplén adecuado en este dibujo. Creará uno en los pasos siguientes.

Crear un estilo de forma de terraplén

1. En el cuadro de diálogo Designar estilo de forma, seleccione Cut.
2. En el cuadro de diálogo Designar estilo de forma, haga clic en la flecha abajo junto a . Haga clic en Copiar selección actual.
3. En el cuadro de diálogo Estilo de forma, en la ficha Información, para Nombre, introduzca Fill.
4. En la ficha Mostrar, debajo de Orientación de vista, seleccione Perfil.
5. Seleccione ambas entradas en la tabla Visualización de componente.
6. Haga clic en una de las celdas Color.
7. En el cuadro de diálogo Seleccionar color, para Color, introduzca 92. Haga clic en Aceptar.
8. En la tabla Visualización de sombreado de componente, para Patrón, haga clic en la entrada DASH.
9. En el cuadro de diálogo Patrón de sombreado, para Nombre de patrón, seleccione CROSS.
10. Haga clic en Aceptar cuatro veces.

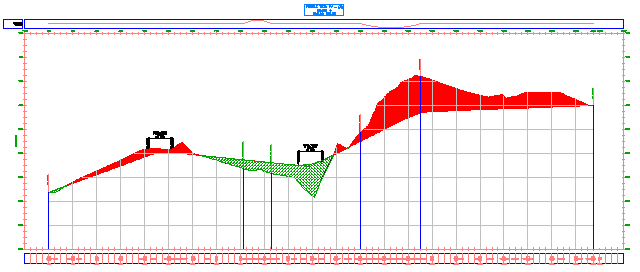

    Se cierra el cuadro de diálogo Propiedades de visualización del perfil y se muestra el nuevo patrón de sombreado en las áreas de terraplén entre los perfiles.



Para proseguir en este aprendizaje, vaya a Ejercicio 3: proyección de objetos en una visualización de perfil.
