Ejercicio 4: división de una visualización de perfil

En este ejercicio, dividirá una visualización de perfil para que el intervalo de elevación completo de un perfil compuesto encaje en una visualización de perfil más corta.

Este ejercicio es la continuación de Ejercicio 3: proyección de objetos en una visualización de perfil.

Dividir una visualización de perfil

1. Abra Profile-5D.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.
2. Haga clic en la ficha Inicio grupo Visualizaciones del perfil y vistas en sección menú desplegable Visualización del perfil Crear visualización del perfil Buscar.
3. En el asistente Crear visualización del perfil, en la página General, especifique los parámetros siguientes:
   • Seleccione una alineación: Ridge Road
   • Estilo de visualización del perfil: Estándar
4. En el lado izquierdo del asistente, haga clic en Altura de visualización del perfil.
5. En la página Altura de visualización del perfil, especifique los parámetros siguientes:
   • Altura de visualización del perfil: Especificada por el usuario
   • Máxima: 670.00’
   • Visualización del perfil dividida: activada

     Ahora estarán disponibles los controles de visualización del perfil dividida. Estos controles permiten seleccionar estilos de visualización del perfil independientes para el primer segmento, el segmento intermedio y el último segmento de la visualización del perfil dividida. Para este ejercicio, acepte los parámetros por defecto de visualización del perfil dividida.

6. Haga clic en Siguiente.
7. En la página Opciones de visualización del perfil, desactive las casillas Dibujar de todos los perfiles excepto EG - Surface (1) y Layout (1). En la fila Layout (1), seleccione la opción Dividir en. Esta opción indica que la división se producirá en la elevación correspondiente del perfil compuesto y garantiza que el perfil compuesto completo aparecerá en la visualización de perfil.
8. Desplácese hacia la derecha hasta que pueda ver la columna Etiquetas. En la fila EG - Surface (1), haga clic en la celda Etiquetas.
9. En el cuadro de diálogo Designe conjunto de etiquetas de perfil, seleccione <Ninguno>. Haga clic en Aceptar.
10. Haga clic en Crear visualización del perfil.
11. Cuando se le solicite, encuadre y amplíe un área en blanco de la ventana de dibujo y haga clic para crear la visualización de perfil.

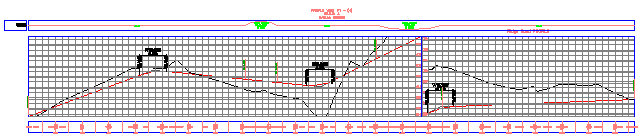

    Se crea una nueva visualización de perfil. Observe que, puesto que ha especificado una altura máxima más corta en el paso 7, la rejilla de visualización de perfil es más corta que otras visualizaciones del perfil en el dibujo. Para ajustar el perfil en la rejilla más corta, éste se ha dividido en dos segmentos. La longitud total y las elevaciones del perfil compuesto rojo son visibles porque ha establecido la configuración de Dividir en en Layout (1) en el paso 6. Observe que existe un eje vertical en la mitad de la visualización de perfil que muestra las elevaciones de ambos segmentos divididos.



Modificar las propiedades de la visualización de perfil dividida

1. En el Espacio de herramientas, en la ficha Prospector, expanda las colecciones AlineacionesAlineaciones de ejeRidge RoadVisualizaciones del perfil.

   Observe que se ha creado una única nueva visualización del perfil (PV - (4)).

2. En la ficha Prospector, haga clic con el botón derecho en PV - (4). Haga clic en Propiedades.
3. En el cuadro de diálogo Propiedades de visualización del perfil, en la ficha Elevaciones, bajo Intervalo de elevación, cambie el valor de Altura a 15.000'.
4. Haga clic en Aplicar.

   Observe que en la ventana del dibujo, la vista del perfil se ha dividido en cinco segmentos para dar cabida a la nueva altura.



   Ahora cambiará el estilo del primer y el último segmentos de la visualización de perfil.

5. En el cuadro de diálogo Propiedades de visualización del perfil, en la tabla Datos de visualización del perfil dividida, en la fila Nº 1, en la columna Estilo de visualización del perfil, haga clic en .
6. En el cuadro de diálogo Designar estilo de vista de perfil, seleccione Left & Bottom Axis. Haga clic en Aceptar.
7. Repita los pasos 5 y 6 para cambiar el valor de Estilo de visualización del perfil en la fila Nº 4 a Rejilla completa.
8. Haga clic en Aceptar.

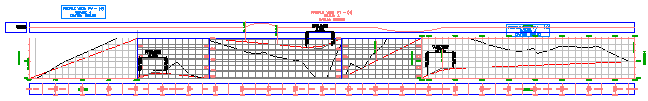

   En la única rejilla de visualización del perfil se muestran tres estilos de visualización del perfil diferentes. Si bien un perfil dividido se muestra en una única rejilla de visualización del perfil, puede contar con diferentes estilos aplicados en cada uno de los segmentos divididos.



Para proseguir en este aprendizaje, vaya a Ejercicio 5: creación de varias visualizaciones del perfil.
