Ejercicio 4: edición de componentes de glorieta

En este ejercicio editará la geometría de los ramales de acceso, desplazará el centro de la glorieta y suprimirá componentes de la glorieta.

Para editar la geometría del ramal de acceso

1. Abra Roundabout-Edit.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.
2. Haga clic en la ficha Modificar grupo Diseño Intersección Buscar.
3. Haga clic en la ficha Intersección grupo Modificar glorieta Editar glorieta Buscar.

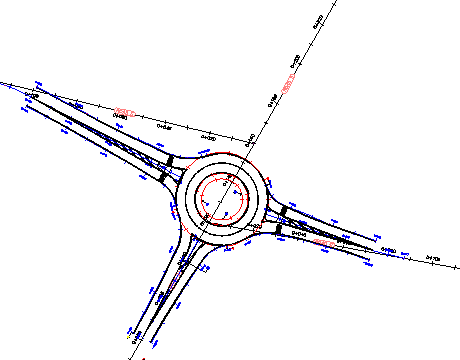

4. Haga clic en la alineación Approach_EW.

5. En el cuadro de diálogo Crear glorieta - Ramales de acceso, en Parámetros de ramal de acceso, cambie los siguientes valores:
   • Radio de salida: 25
   • Longitud de ensanchamiento de entrada: 75
6. En la parte inferior del cuadro de diálogo, haga clic en Siguiente.
7. En el cuadro de diálogo Crear glorieta - Isletas, en Parámetros de triángulo de construcción, cambie el valor de Longitud a 75.
8. En la parte inferior del cuadro de diálogo, haga clic en Siguiente. Haga clic en Finalizar.

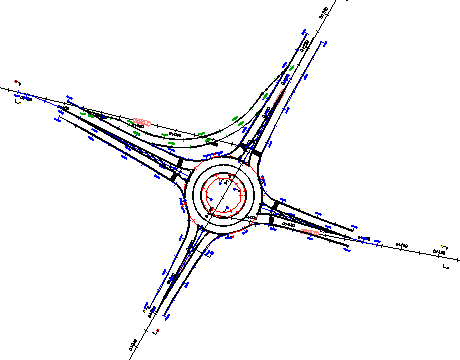

   El ramal de acceso se extiende, el radio de salida ha aumentado y se han actualizado las líneas de las isletas y las marcas viales.



Para editar la ubicación de la glorieta

1. Haga clic en la ficha Intersección grupo Modificar glorieta Editar glorieta Buscar.
2. Haga clic en la alineación Roundabout_ISLAND.

3. En el cuadro de diálogo Crear glorieta - Vía de circulación, en Centro de la glorieta, haga clic en .

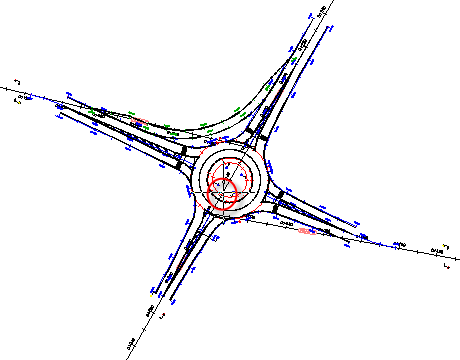

4. En el dibujo, en la alineación Road D, haga clic cerca del P.K. 0+130.
   Nota:

   El P.K. 0+130 no está etiquetado, pero su ubicación se muestra en la siguiente imagen.


5. En la parte inferior del cuadro de diálogo, haga clic en Siguiente tres veces. Haga clic en Finalizar.

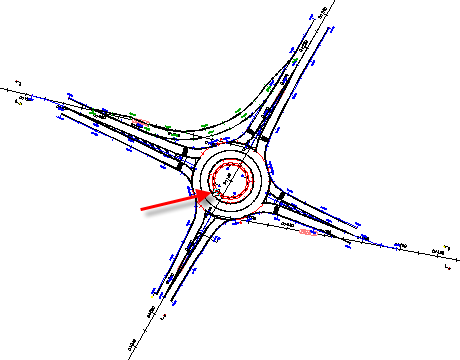

   Las alineaciones de la glorieta y las marcas viales se vuelven a crear alrededor del nuevo centro.



Para suprimir componentes de glorieta

1. Haga clic en la ficha Intersección grupo Modificar glorieta Suprimir glorieta Buscar.

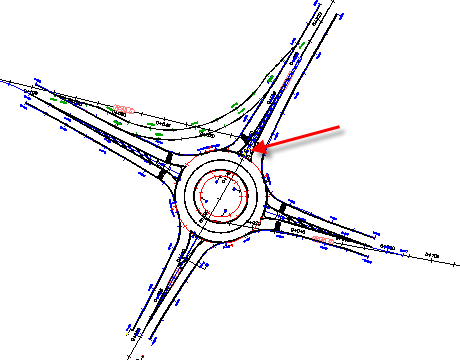

2. Haga clic en la alineación Approach_SN (1).


   Se suprimen el canal de acceso y el carril segregado. El carril segregado se ha suprimido porque su geometría depende de la geometría del ramal de acceso al que está enlazado.


   Nota:

   Para suprimir toda la glorieta, haga clic en una de las alineaciones de vía de circulación mientras está activo el comando Suprimir glorieta.

Para proseguir en este aprendizaje, vaya a Ejercicio 5: trabajo con normas de diseño y valores predefinidos de glorietas.
