En este ejercicio, cambiará la transición entre un desfase de alineación y su región de ensanchamiento y, a continuación, utilizará los pinzamientos para modificar la geometría del ensanchamiento.
Este ejercicio es la continuación de Ejercicio 3: adición de un ensanchamiento a un desfase de alineación.
Cambio de la transición de ensanchamiento
- Abra Align-6D.dwg, que se encuentra en la carpeta de dibujos de los aprendizajes.
El dibujo contiene una superficie y una alineación del eje con dos desfases de alineación. El desfase de alineación en el lado derecho de la alineación del eje presenta dos regiones de ensanchamiento.
- Seleccione el desfase de alineación en el lado derecho de la alineación del eje. Haga clic con el botón derecho del ratón. Haga clic Editar parámetros de desfase.
En el cuadro de diálogo Parámetros de desfase de alineación, observe que el desfase de alineación se ha dividido en una serie de regiones y transiciones. Cada región representa los valores de desfase de los rangos del P.K. secuenciales a lo largo de la alineación del eje. Las transiciones representan la geometría que une una región con la siguiente.
Nota:En la ventana se muestran los parámetros de la primera región. Para mostrar los parámetros de las siguientes regiones, utilice la lista Seleccione una región de ensanchamiento o los botones de flecha.
- En el cuadro de diálogo Parámetros de desfase de alineación, haga clic en
. - En la columna Propiedad, seleccione cada una de las entradas de Región y Transición, según corresponda.
Observe que cada región y transición se resalta en el dibujo cuando se selecciona.

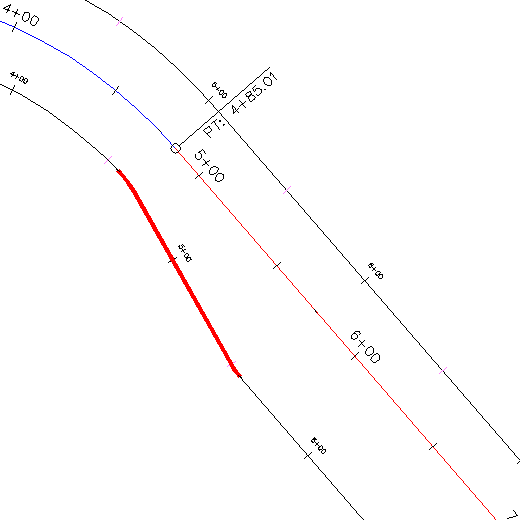

- Expanda la categoría Transición de salida.
- Cambie el Tipo de transición de Lineal a Curva-Línea-Curva.
La transición cambia a una línea con una curva en cualquier extremo.
- En Parámetros de transición, para Longitud de transición, introduzca 50.
La transición se actualiza para reflejar los cambios.
Edición por pinzamiento de la región de ensanchamiento

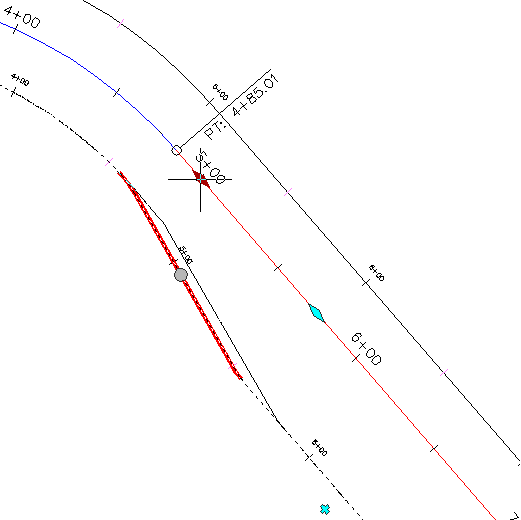

- En la alineación del eje, seleccione el pinzamiento inicial del ensanchamiento
junto a P.K. 4+50. El pinzamiento cambia a rojo. - Haga clic para colocar el pinzamiento en P.K. 5+00.
Observe que cuando se cambia la ubicación inicial del ensanchamiento, la transición se desplaza con él, si se mantienen sus parámetros.

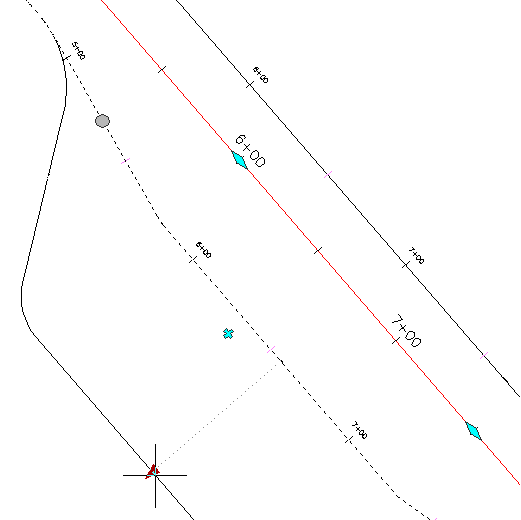

- En el desfase de alineación, haga clic el pinzamiento de desfase
. El pinzamiento cambia a rojo. - Aunque el pinzamiento está activo, introduzca 50 como el nuevo valor de desfase.
La región de ensanchamiento se expande para dar cabida al nuevo valor de desfase.
Nota:El pinzamiento
permite añadir otra región de ensanchamiento. - Haga clic en el pinzamiento
. Los pinzamientos
son ahora grises y los pinzamientos
se muestran al principio y al final de cada subentidad de transición. Estos pinzamientos se utilizan para modificar la geometría de la transición.
- Realice pruebas con el uso de los pinzamientos para cambiar la geometría de la transición.
Cuando edite por pinzamiento la geometría de la transición, observe que los valores de parámetro aplicables se actualizan automáticamente en el cuadro de diálogo Parámetros de desfase.
Para proseguir en el siguiente aprendizaje, vaya a Diseño de una alineación que hace referencia a normas locales.
